LedgeCircle® D460

Ny generation interiörarmatur

Generation 2 - 30% mer effektiv – nu också med Human Centric Lighting (HCL). LedgeCircle - innovativ och diskret design - energieffektiv och montagevänlig.

Art. nr: 120783

E-nummer:

Beskrivning

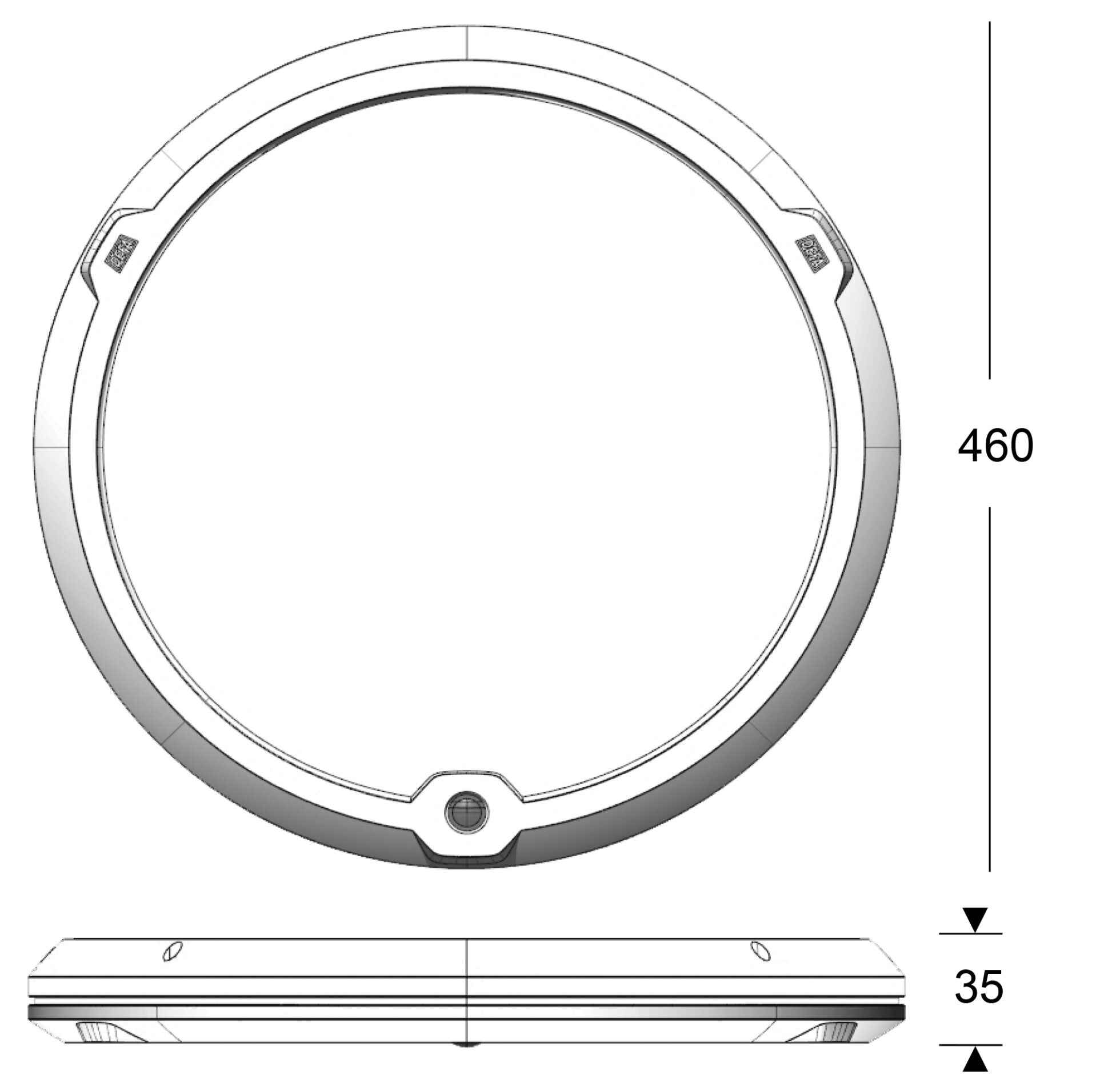

LedgeCircle D460 baseras på den senast Edge-Lit-teknologin och har en bygghöjd på endast 35 mm. Det finns en mängd olika styrningsalternativ, inklusice PIR- och radar-sensorer, en dagsljussensor och RF-kommunikationsmodul.
Alla inställningar kan modifieras via DP-switch eller via fjärrkontroll(tillval)

En separat monteringsplåt gör installationen snabb och enkel. LedgeCircle® finns i två storlekar och flera varianter som täcker de flesta behoven.

Användningsområde

Allmänbelysningsarmatur i trapphus, ingångspartier, väntrum, korridorer, toaletter, badrum etc.

Materialval

Pulverlackerad aluminiumfront i RAL 9016. Drivarenhet, diffusor och lysande baksida av UV- stabiliserad slagfast polykarbonat.

Styrningar:

PIR OnOff

Infraröd rörelsesensor som tänder och släcker efter rörelse. Efterlystid kan ställas i steg från 8-sek till 25-min, förinställd på 10-min. Slavutgång (100W).

PIR MinMaxOff

Infraröd rörelsesensor som växlar mellan max ljus 100% vid närvaro och min 10% efter förinställd tid, 10-min, utan detektering. Efter ytterligare fördröjning slås ljuset av (valbart). Alla inställningar görs via DIP-brytare i armaturen eller via fjärrkontroll (tillbehör).

Radar MinMaxOff

Radarbaserad rörelsesensorsom växlar mellan max ljus 100% vid närvaro och min 10% efter förinställd tid, 10-min, utan detektering. Efter ytterligare fördröjning slås ljuset av (valbart). Alla inställningar görs via DIP-brytare i armaturen. Denna sensor är lämplig där lång räckvidd och hög känslighet är önskvärt.

RF Radar MinMaxOff

LedgeCircle® RF är en Radar MinMaxOff armatur med inbyggd radioenhet som möjliggör kommunikation mellan armaturererna. Kombinationen av rörelsedetektions-, kommunikations- och belysningskontroll gör LedgeCircle® RF idealisk för applikationer som trappor och korridorer där du vill att ljuset ska vara avstängt eller vid en reducerad nivå när ingen är närvarande, samtidigt som den ger ideal belysning när det behövs. För mer information se separat RF manual på hemsidan.

HCL – Human Centric Lighting (Tunable White)

HCL-versioner erbjuder lösningar som kan producera ljus i olika färger, färgtemperaturer och intensitet för att ge idealiska visuella arbetsförhållanden i utmanande miljöer och / eller stimulera den mänskliga dygnsrytmen. HCL-belysningsteknik producerar ljus i olika färger för att skapa idealiska visuella arbetsförhållanden för att förbättra mänsklig prestanda och välbefinnande. HCL-versionerna är anpassade för alla erkända styrsystem.



Teknisk dokumentation

Tillbehör

120420 Remote control HRC-05 Fjärrkontroll för PIR MinMaxOff
122608 Remote control RF HRC-11 Fjärrkontroll för RF Radar MinMaxOff

Variant
120783
120784
120785
120787
121890
122370
120788
120789
120790
120792
121880
122369
125172
125173
125174
125175
125176
125177
125178
125179
125180
125181
125182
125183
123470
E-nummer Version Färgtemperatur Styrning Armatureffekt Ljusflöde armatur Ljusutbyte armatur Färgåtergivningsindex - RA Färgtolerans MacAdam Livslängd t
7505019 G1 3000K No 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
7505020 G1 3000K DALI 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
7505021 G1 3000K PIR OnOff 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
7505022 G1 3000K PIR MinMaxOff 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
7505023 G1 3000K Radar MinMaxOff 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
G1 3000K RF Radar MinMaxOff 29W 3211 lm 111 lm/W >80 <3 L80B10 62 000
7505024 G1 4000K No 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
7505025 G1 4000K DALI 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
7505026 G1 4000K PIR OnOff 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
7505027 G1 4000K PIR MinMaxOff 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
7505027 G1 4000K Radar MinMaxOff 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
G1 4000K RF Radar MinMaxOff 29W 3461 lm 119 lm/W >80 <3 L80B10 62 000
7508251 G2 3000K No 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508252 G2 3000K DALI 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508253 G2 3000K PIR OnOff 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508254 G2 3000K PIR MinMaxOff 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508255 G2 3000K Radar MinMaxOff 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508256 G2 3000K RF Radar MinMaxOff 27W 4020 lm 148 lm/W >80 <3 L80B10 62 000
7508257 G2 4000K No 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508258 G2 4000K DALI 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508259 G2 4000K PIR OnOff 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508260 G2 4000K PIR MinMaxOff 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508261 G2 4000K Radar MinMaxOff 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508262 G2 4000K RF Radar MinMaxOff 27W 4179 lm 153 lm/W >80 <3 L80B10 62 000
7508263 G2 2700K-6500K HCL-DALI 8 20W 2540 lm 127 lm/W >80 <3 L80B10 62 000
