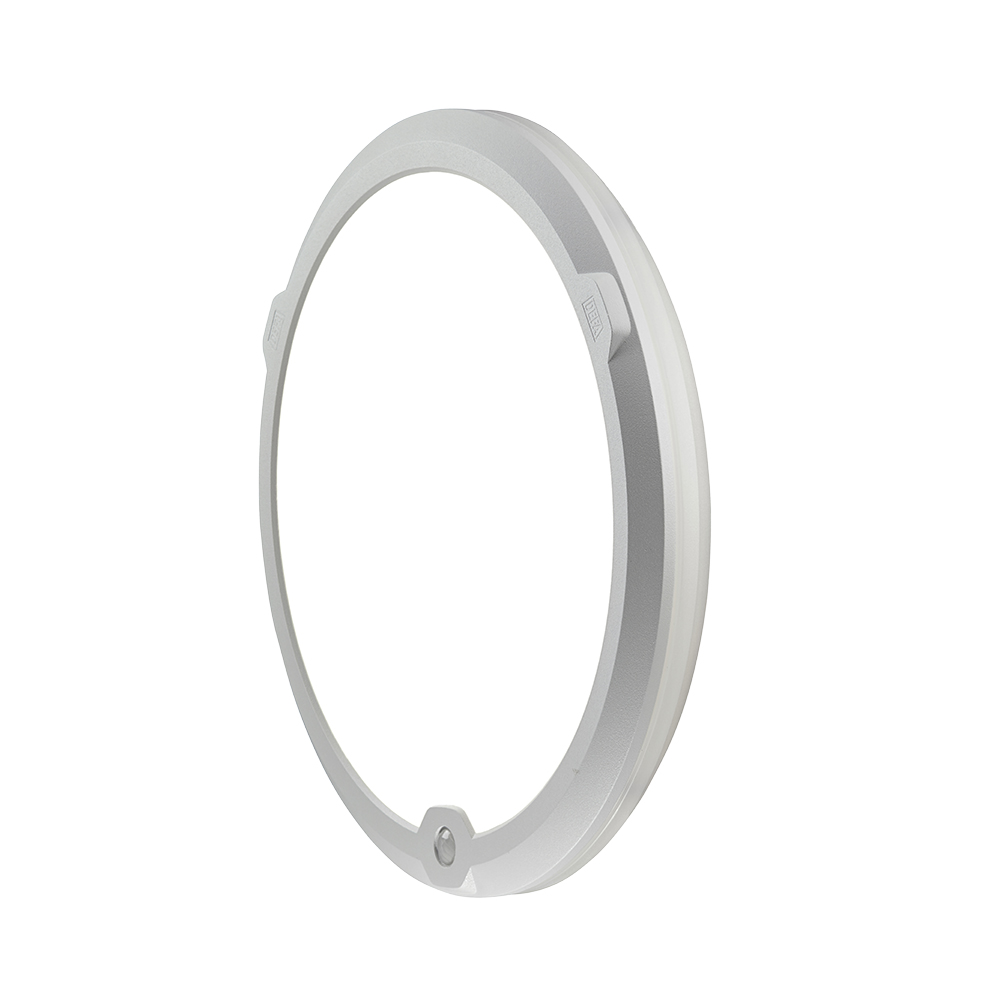

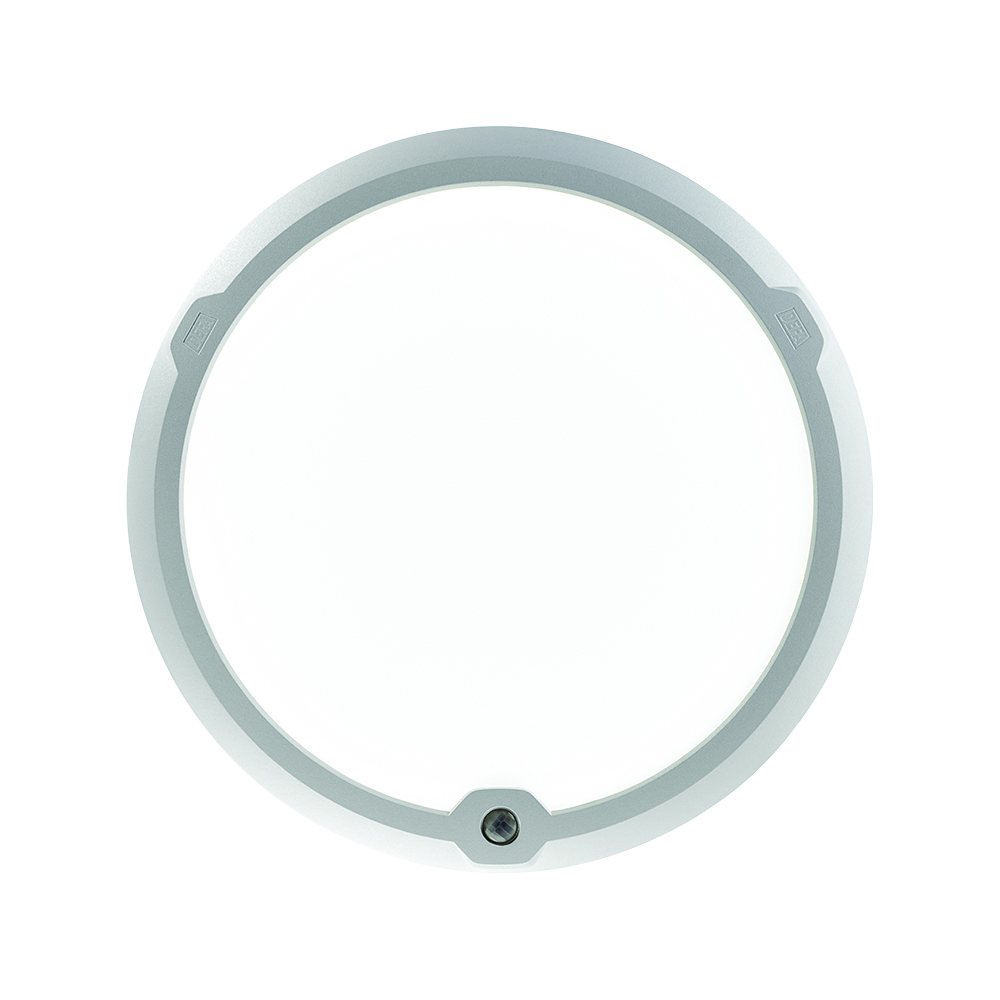

LedgeCircle® D300

Ny generation interiörarmatur

Generasjon 2 - 25% mer effektiv – nu också med Human Centric Lighting (HCL). LedgeCircle - innovativ och diskret design - energieffektiv och montagevänlig.

Art. nr: 120773

Beskrivning

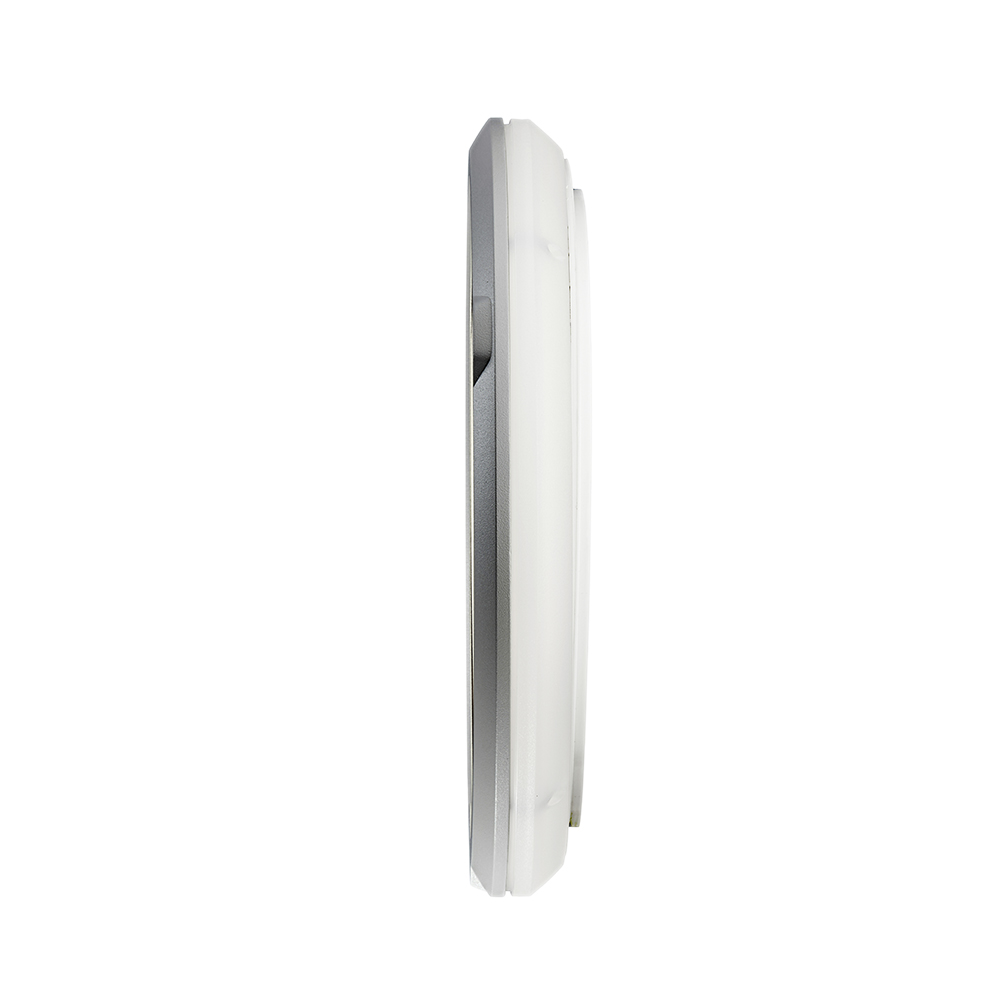

LedgeCircle D300 baseras på den senast Edge-Lit-teknologin och har en bygghöjd på endast 35 mm. Det finns en mängd olika styrningsalternativ, inklusice PIR- och radar-sensorer, en dagsljussensor och RF-kommunikationsmodul.
Alla inställningar kan modifieras via DP-switch eller via fjärrkontroll(tillval)

En separat monteringsplåt gör installationen snabb och enkel. LedgeCircle® finns i två storlekar och flera varianter som täcker de flesta behoven.

Användningsområde

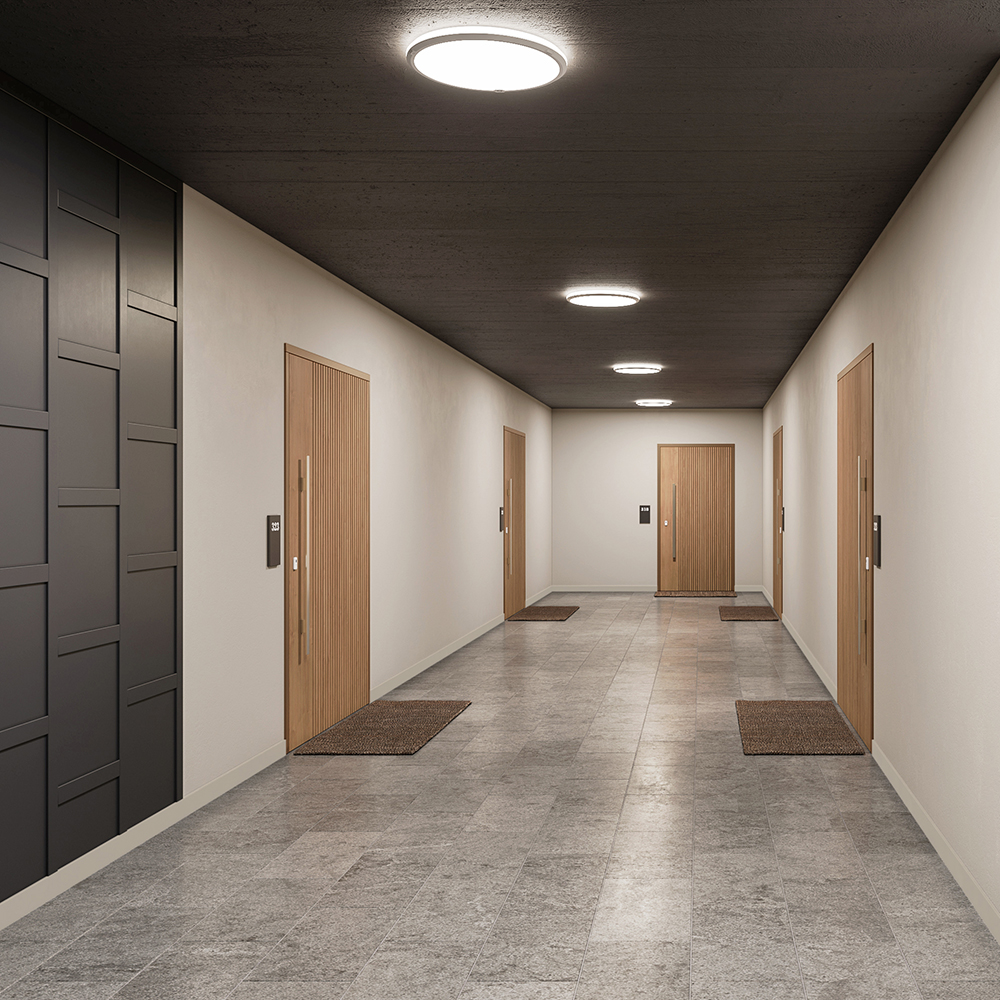

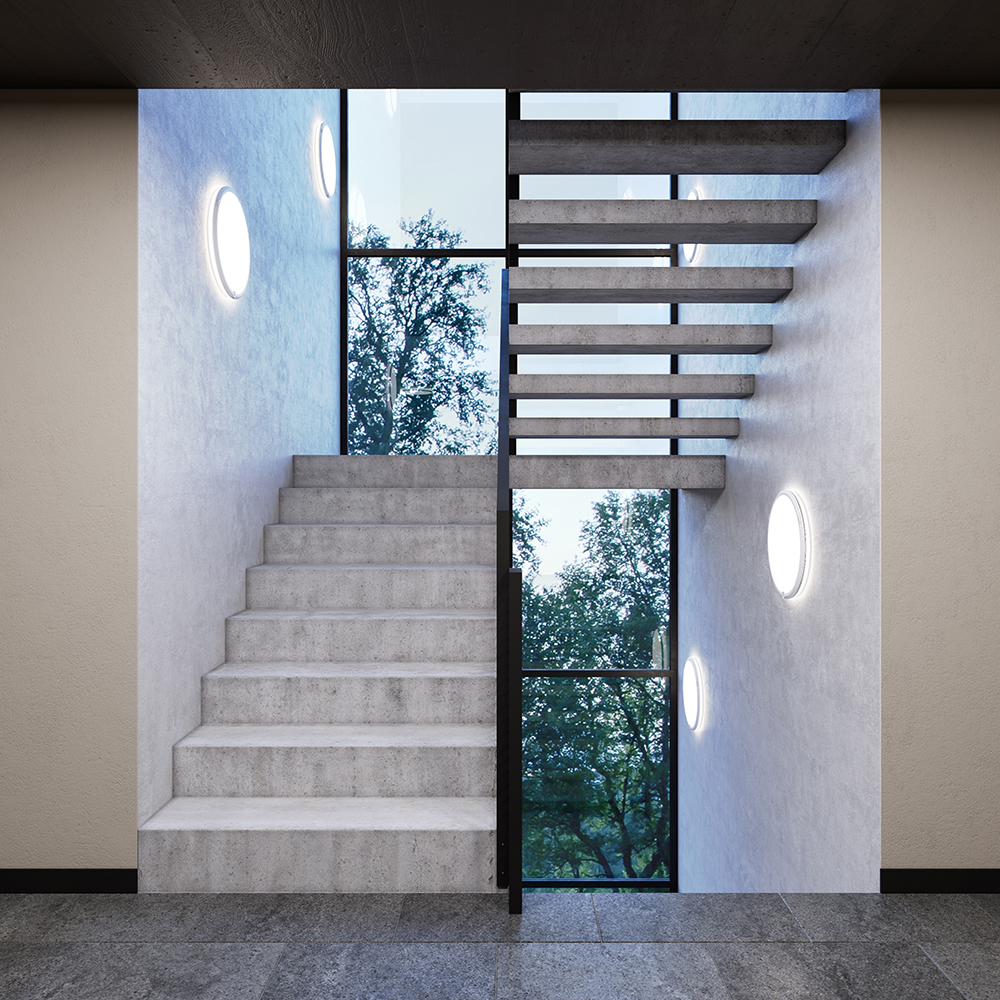

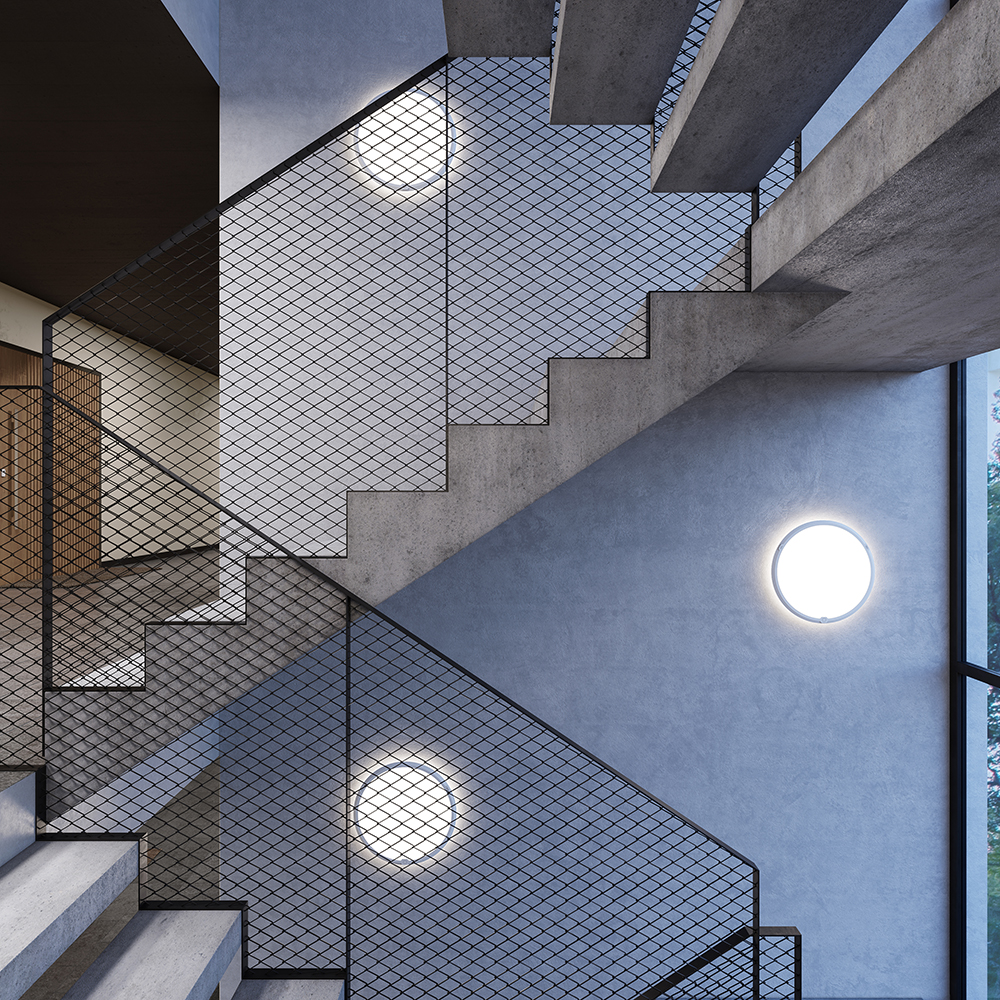

Allmänbelysningsarmatur i trapphus, ingångspartier, väntrum, korridorer, toaletter, badrum etc.

Materialval

Pulverlackerad Aluminiumfront i RAL 9016. Drivarenhet, diffusor och lysande baksida av UV- stabiliserad slagfast polykarbonat.

Styrningar

PIR OnOff

Infraröd rörelsesensor som tänder och släcker efter rörelse. Efterlystid kan ställas i steg från 8-sek till 25-min, förinställd på 10-min. Slavutgång (100W).

PIR MinMaxOff

Infraröd rörelsesensor som växlar mellan max ljus 100% vid närvaro och min 10% efter förinställd tid, 10-min, utan detektering. Efter ytterligare fördröjning slås ljuset av (valbart). Alla inställningar görs via DIP-brytare i armaturen eller via fjärrkontroll (tillbehör).

Radar MinMaxOff

Radarbaserad rörelsesensorsom växlar mellan max ljus 100% vid närvaro och min 10% efter förinställd tid, 10-min, utan detektering. Efter ytterligare fördröjning slås ljuset av (valbart). Alla inställningar görs via DIP-brytare i armaturen. Denna sensor är lämplig där lång räckvidd och hög känslighet är önskvärt.

RF Radar MinMaxOff

LedgeCircle® RF är en Radar MinMaxOff armatur med inbyggd radioenhet som möjliggör kommunikation mellan armaturererna. Kombinationen av rörelsedetektions-, kommunikations- och belysningskontroll gör LedgeCircle® RF idealisk för applikationer som trappor och korridorer där du vill att ljuset ska vara avstängt eller vid en reducerad nivå när ingen är närvarande, samtidigt som den ger ideal belysning när det behövs. För mer information se separat RF manual på hemsidan.

LightAdjust – justerbart ljus

På armaturer markerade med LightAdjust finns en inställning som ger möjligheten att ställa önskad ljusnivå i steg. Vid leverans är armaturen inställd på 1000 lumen.

HCL – Human Centric Lighting (Tunable White)

HCL-versioner erbjuder lösningar som kan producera ljus i olika färger, färgtemperaturer och intensitet för att ge idealiska visuella arbetsförhållanden i utmanande miljöer och / eller stimulera den mänskliga dygnsrytmen. HCL-belysningsteknik producerar ljus i olika färger för att skapa idealiska visuella arbetsförhållanden för att förbättra mänsklig prestanda och välbefinnande. HCL-versionerna är anpassade för alla erkända styrsystem.

Teknisk dokumentation

Tillbehör

120420 Remote control HRC-05 Fjärrkontroll för PIR MinMaxOff
122608 Remote control RF HRC-11 Fjärrkontroll för RF Radar MinMaxOff
123416 Skyddsrumsbygel D300 kit (par)

Variant
120773
120774
120775
120777
121870
122368
120778
120779
120780
120782
120853
122367
125160
125161
125162
125163
125164
125165
125166
125167
125168
125169
125170
125171
123460
Version Färgtemperatur Styrning LightAdjust Armatureffekt Ljusflöde armatur Ljusutbyte armatur Färgåtergivningsindex - RA Färgtolerans MacAdam Livslängd t
G1 3000K No LightAdjust 10W 1024 lm 102 lm/W >80 <3 L80B10 62 000
G1 3000K DALI No 10W 1024 lm 102 lm/W >80 <3 L80B10 62 000
G1 3000K PIR OnOff LightAdjust 10W 1040 lm 102 lm/W >80 <3 L80B10 62 000
G1 3000K PIR MinMaxOff No 10W 1024 lm 102 lm/W >80 <3 L80B10 62 000
G1 3000K Radar MinMaxOff No 10W 1024 lm 102 lm/W >80 <3 Any
G1 3000K RF Radar MinMaxOff No 10W 1024 lm 102 lm/W >80 <3 L80B10 62 000
G1 4000K No LightAdjust 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G1 4000K DALI No 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G1 4000K PIR OnOff LightAdjust 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G1 4000K PIR MinMaxOff No 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G1 4000K Radar MinMaxOff No 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G1 4000K RF Radar MinMaxOff No 10W 1122 lm 112 lm/W >80 <3 L80B10 62 000
G2 3000K No LightAdjust 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 3000K DALI No 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 3000K PIR OnOff LightAdjust 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 3000K PIR MinMaxOff No 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 3000K Radar MinMaxOff No 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 3000K RF Radar MinMaxOff No 9,4W 1193 lm 127 lm/W >80 <3 L80B10 62 000
G2 4000K No LightAdjust 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 4000K DALI No 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 4000K PIR OnOff LightAdjust 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 4000K PIR MinMaxOff No 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 4000K Radar MinMaxOff No 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 4000K RF Radar MinMaxOff No 9,4W 1237 lm 132 lm/W >80 <3 L80B10 62 000
G2 2700K-6500K HCL-DALI 8 No 10W 1040 lm 104 lm/W >80 <3 L80B10 62 000
