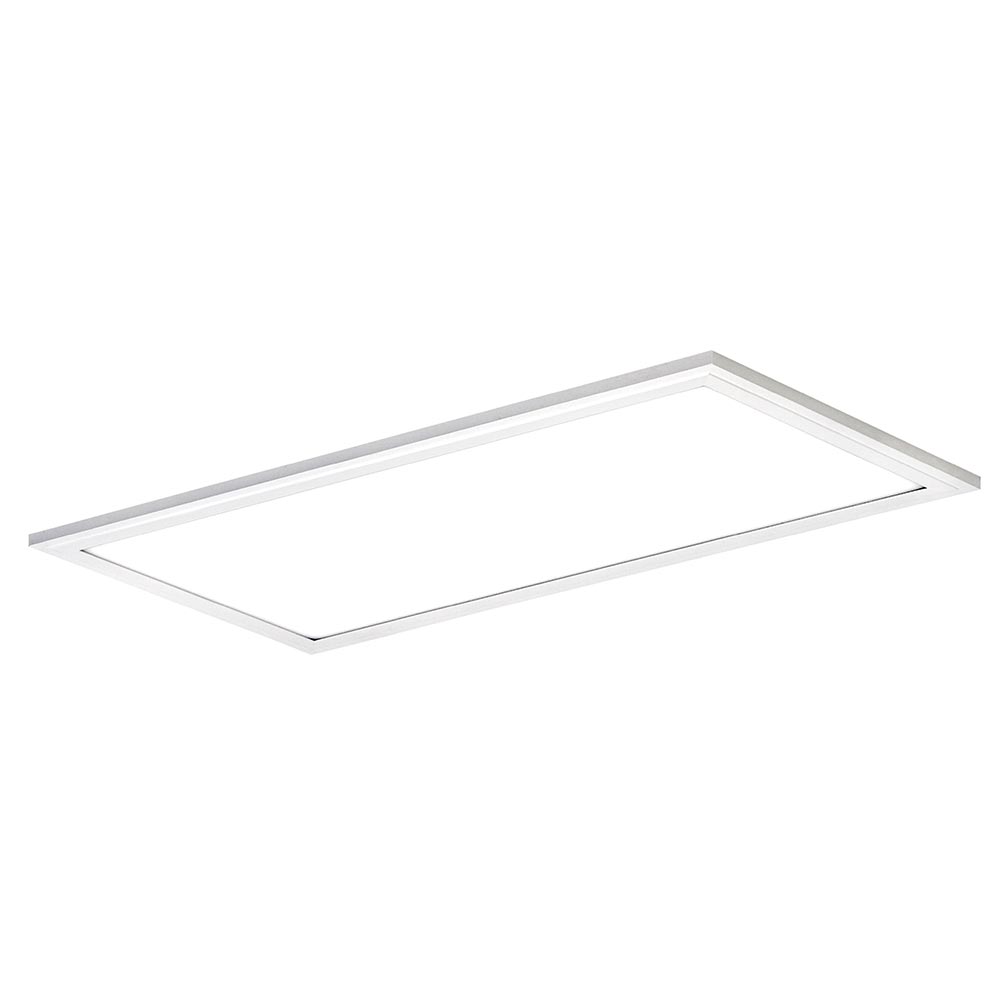

Ledge Recessed, produktbild, 600x300

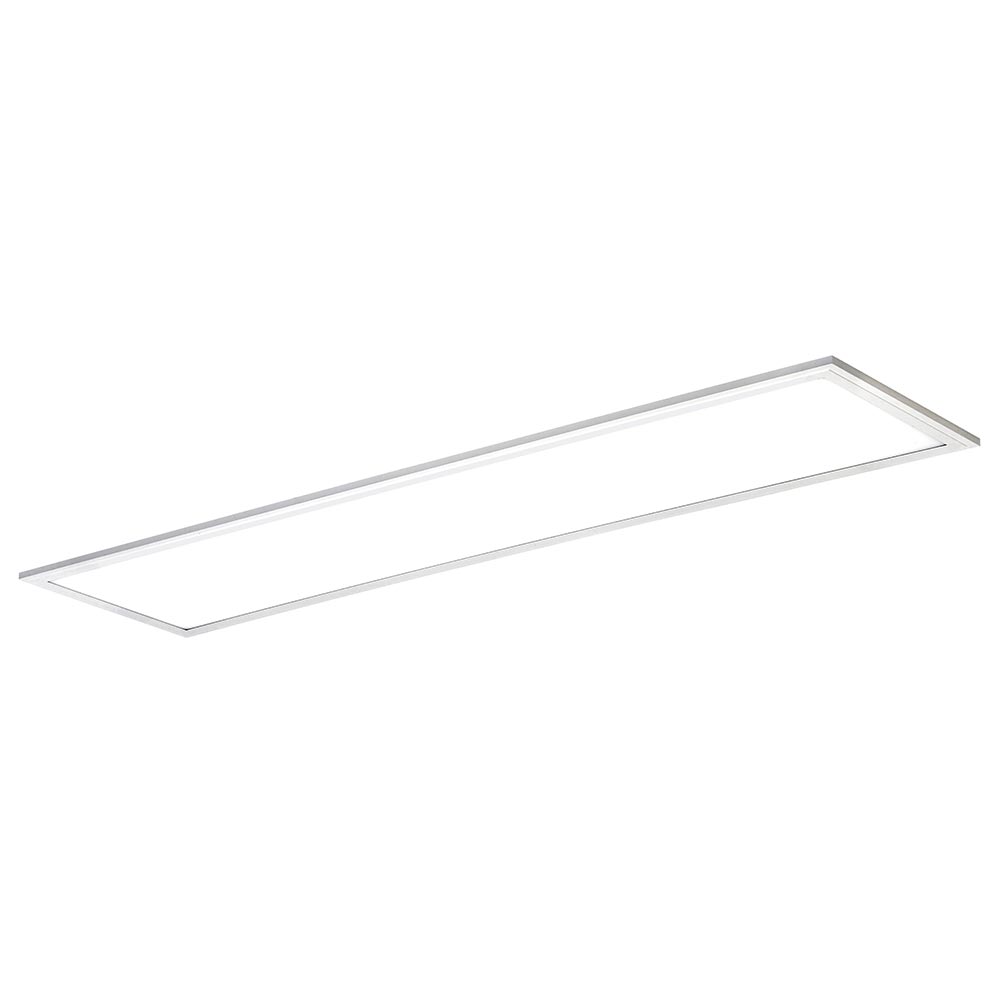

Ledge Recessed, produktbild, 1200x300

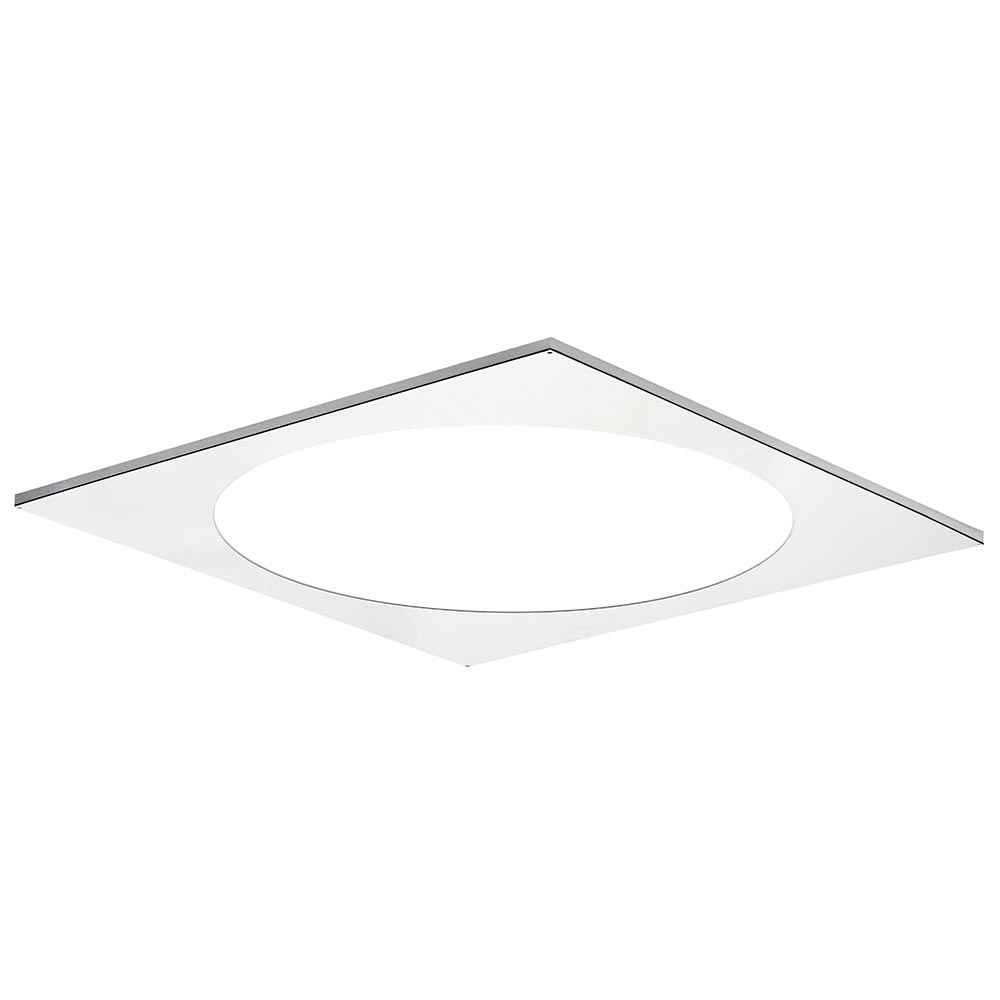

Ledge Recessed Circle, produktbild, 600x600

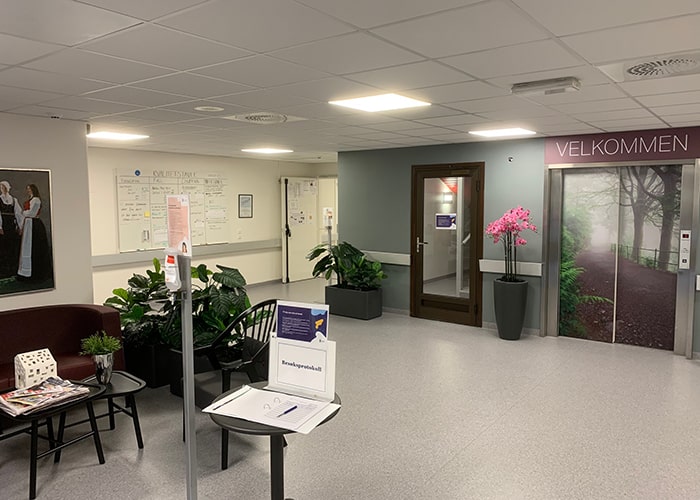

Belysning i receptionsområdet

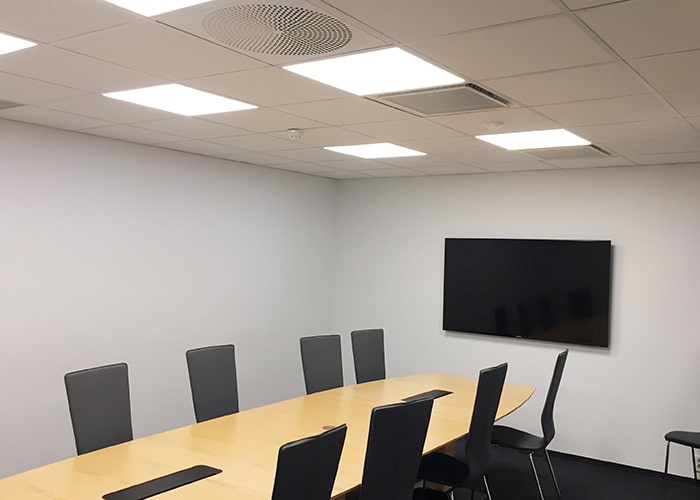

Belysning i korridorer och mötesrum

Ledge® Recessed Micro

Ny generation interiörarmatur

30% mer effektiv – nu också med Human Centric Lighting (HCL). Effektivare LED chip och mikroprismatisk avbländning ger mer ljus och ett bländfritt ljus.

Art. nr: 124077E-nummer: 7507563
Se specifikationer
Nollställ
Genvägar:
Icon, LED Icon, IP40 Icon, IP44 logo dali logotype HCL Icon, CI-II Icon, symmetrisk-ned Icon, CE

Beskrivning

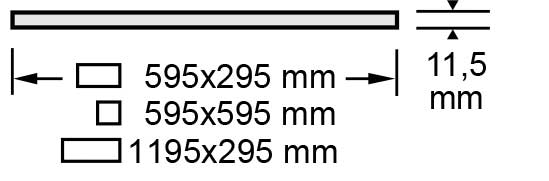

Ledge Recessed Micro är en interiörarmatur med hög ljuskvalitet för infällnad i T-profil tak. Med en bygghöjd på endast 11,5 mm kan Ledge Recessed användas om ventilationskanaler eller annat ligger ovanför T-profilen. Ledge Recessed Micro levereras med plugin-anslutning och är mycket enkel att installera.

Material

Armaturstomme i aluminium, vit, RAL 9010, pulverlackerad ram. Ledge Recessed levereras ”plug&play”, färdigkopplad med 1.5m 2polig sladd&stickpropp från drivare. DALI version levereras med 1.5m 4polig kabel från drivare, DALI ingångar märkt DA, DA. Drivare och LED panel är förbunden med 1m kabel innehållande snabbanslutning. Med IP44 skyddsskiva är alle 600×600 versionerna IP44.

HCL – Human Centric Lighting (Tunable White)

HCL-versioner erbjuder lösningar som kan producera ljus i olika färger, färgtemperaturer och intensitet för att ge idealiska visuella arbetsförhållanden i utmanande miljöer och / eller stimulera den mänskliga dygnsrytmen. HCL-belysningsteknik producerar ljus i olika färger för att skapa idealiska visuella arbetsförhållanden för att förbättra mänsklig prestanda och välbefinnande. HCL-versionerna är anpassade för alla erkända styrsystem.
Läs mer HCL här.

Användningsområde

Skola, kontor, mötesrum, butik, korridor etc.

Teknisk dokumentation

Tilbehör

121272 Ram 600×600 Vit – utanpåliggande m centerhål – knockout för kabelingång från sidan
118650 Ram 600×300 Vit – utanpåliggande montage
118023 Ram 1200×300 Vit – utanpåliggande montage
118254 Dekorplåt 600×600 Vit Cirkulär ljusöppning Ø500
120701 IP44 Skyddsskiva 600×600 Klar 3mm akryl (PMMA)
125540 IP44 Skyddsskiva 600×300 Klar 3mm akryl (PMMA)
118886 Montage kit Wireupphäng Pendlad montage
118885 Montage kit Infälld montage – fast tak

Variant
124077
124076
124071
124070
124067
124066
124080
124079
124074
124073
124069
124068
124395
126420
126421
E-nummer Modul Optik Styrning Färgtemperatur Armatureffekt Ljusflöde armatur Ljusutbyte armatur Färgåtergivningsindex - RA Färgtolerans MacAdam Livslängd t
7507563 600x600 Microprism No 3000K 39W 5119 lm 131 lm/W >80 <3 L80B10 100.000
7507561 600x600 Microprism DALI 3000K 39W 5119 lm 131 lm/W >80 <3 L80B10 100.000
7507562 600x300 Microprism No 3000K 20W 2415 lm 121 lm/W >80 <3 L80B10 100.000
7507564 600x300 Microprism DALI 3000K 20W 2415 lm 121 lm/W >80 <3 L80B10 100.000
7507565 1200x300 Microprism No 3000K 39W 4673 lm 120 lm/W >80 <3 L80B10 100.000
7507566 1200x300 Microprism DALI 3000K 39W 4673 lm 120 lm/W >80 <3 L80B10 100.000
7507567 600x600 Microprism No 4000K 39W 5355 lm 137 lm/W >80 <3 L80B10 100.000
7507568 600x600 Microprism DALI 4000K 39W 5355 lm 137 lm/W >80 <3 L80B10 100.000
7507569 600x300 Microprism No 4000K 20W 2520 lm 126 lm/W >80 <3 L80B10 100.000
7507570 600x300 Microprism DALI 4000K 20W 2520 lm 126 lm/W >80 <3 L80B10 100.000
7507571 1200x300 Microprism No 4000K 39W 4914 lm 126 lm/W >80 <3 L80B10 100.000
7507572 1200x300 Microprism DALI 4000K 39W 4914 lm 126 lm/W >80 <3 L80B10 100.000
600x600 Microprism HCL-DALI 8 2700K-6500K 35W 4137 lm 118 lm/W >80 <3 L80B10 100.000
600x300 Microprism HCL-DALI 8 2700K-6500K 18W 1800 lm 100 lm/W >80 <3 L80B10 100.000
1200x300 Microprism HCL-DALI 8 2700K-6500K 36W 3600 lm 100 lm/W >80 <3 L80B10 100.000

Montering

Ledge Recesed monteras direkt i T-profil tak eller utanpåliggande i montageram.

DALI version levereras med 1.5m 4polig kabel från drivare, DALI ingångar märkt DA, DA. Drivare och LED panel är förbunden med 1m kabel.

Se montageinformation under Dokumentation!
