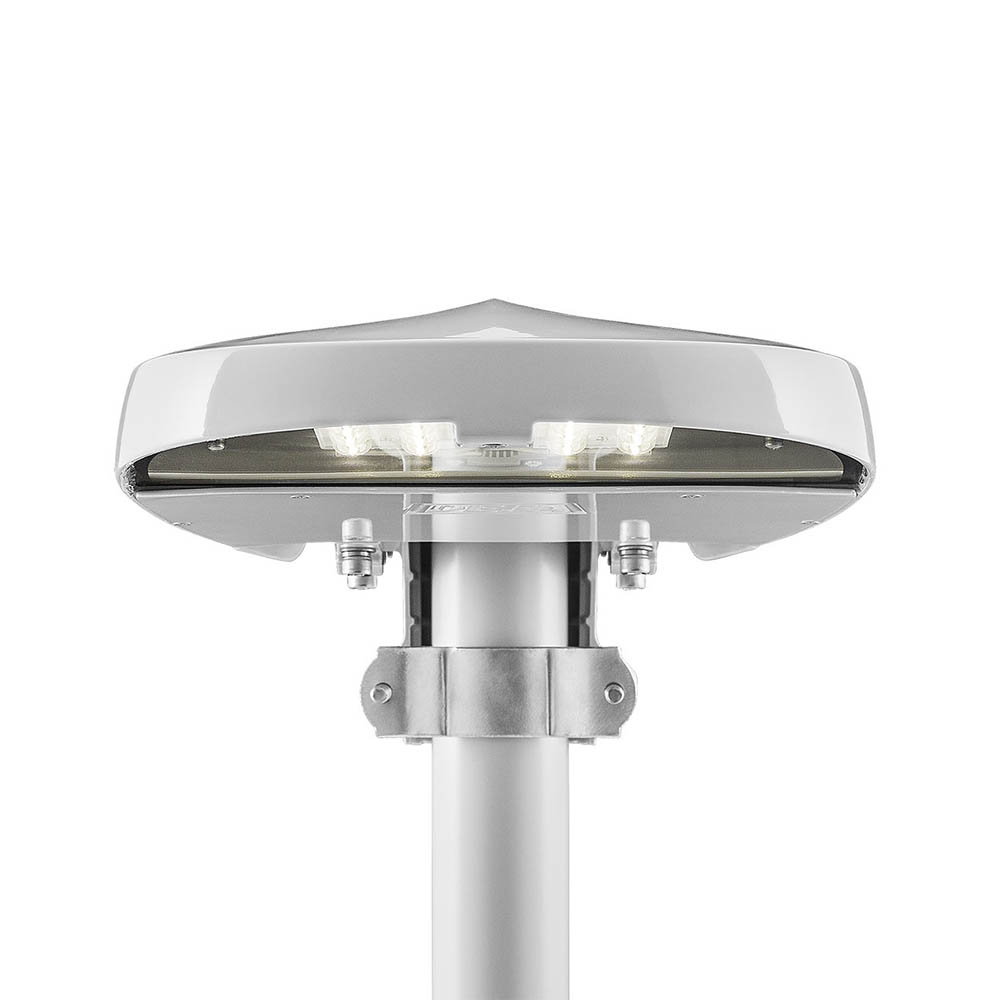

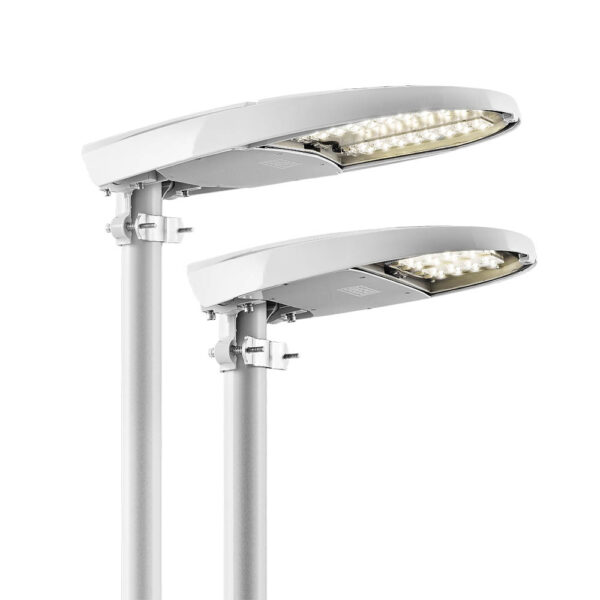

Elite small, i front

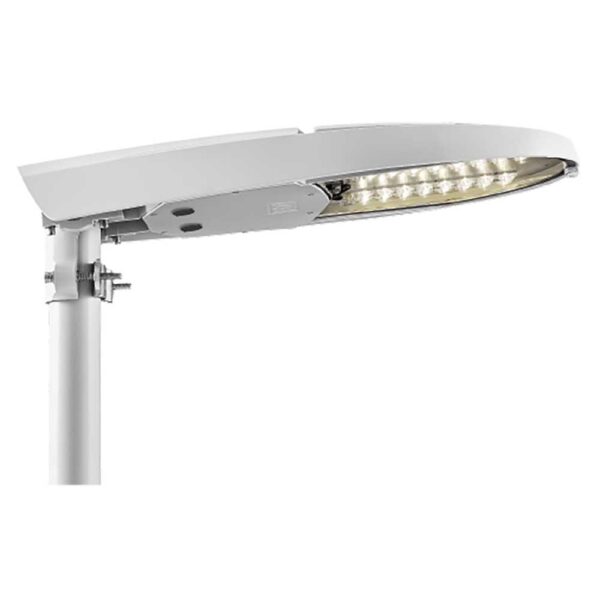

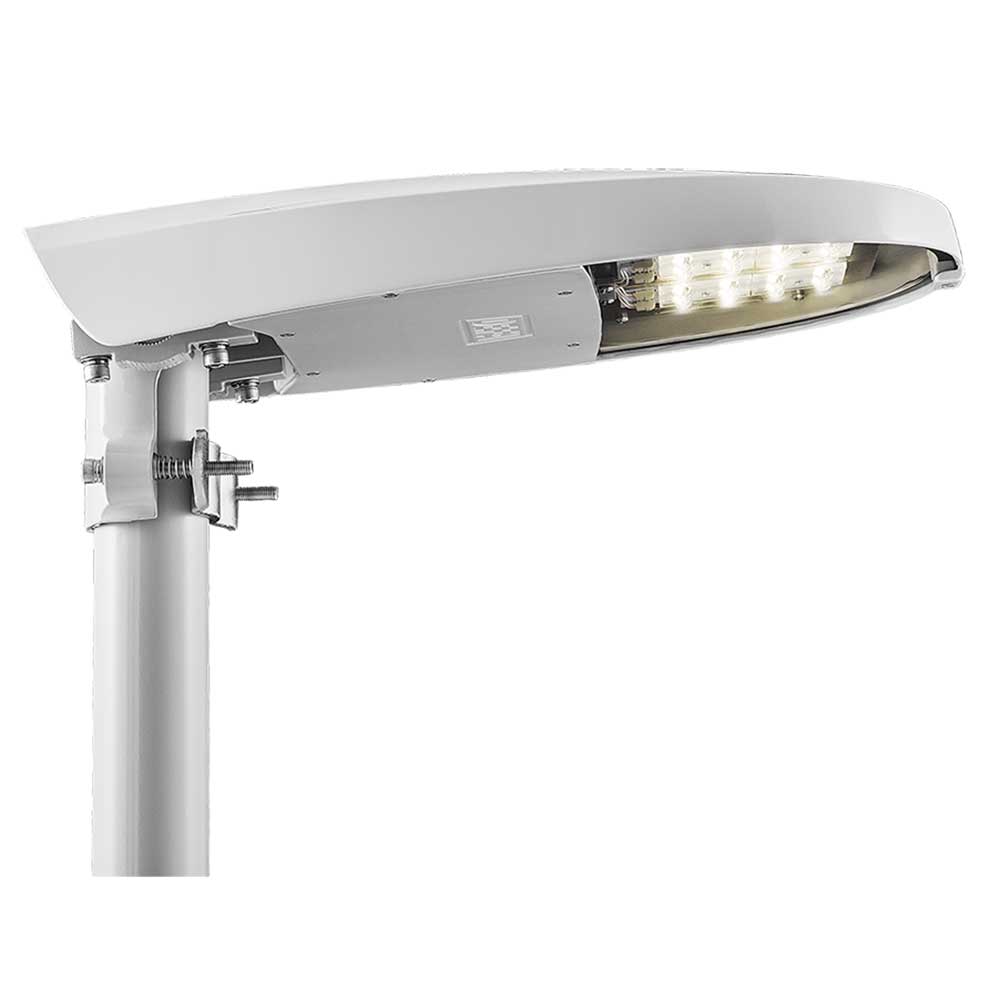

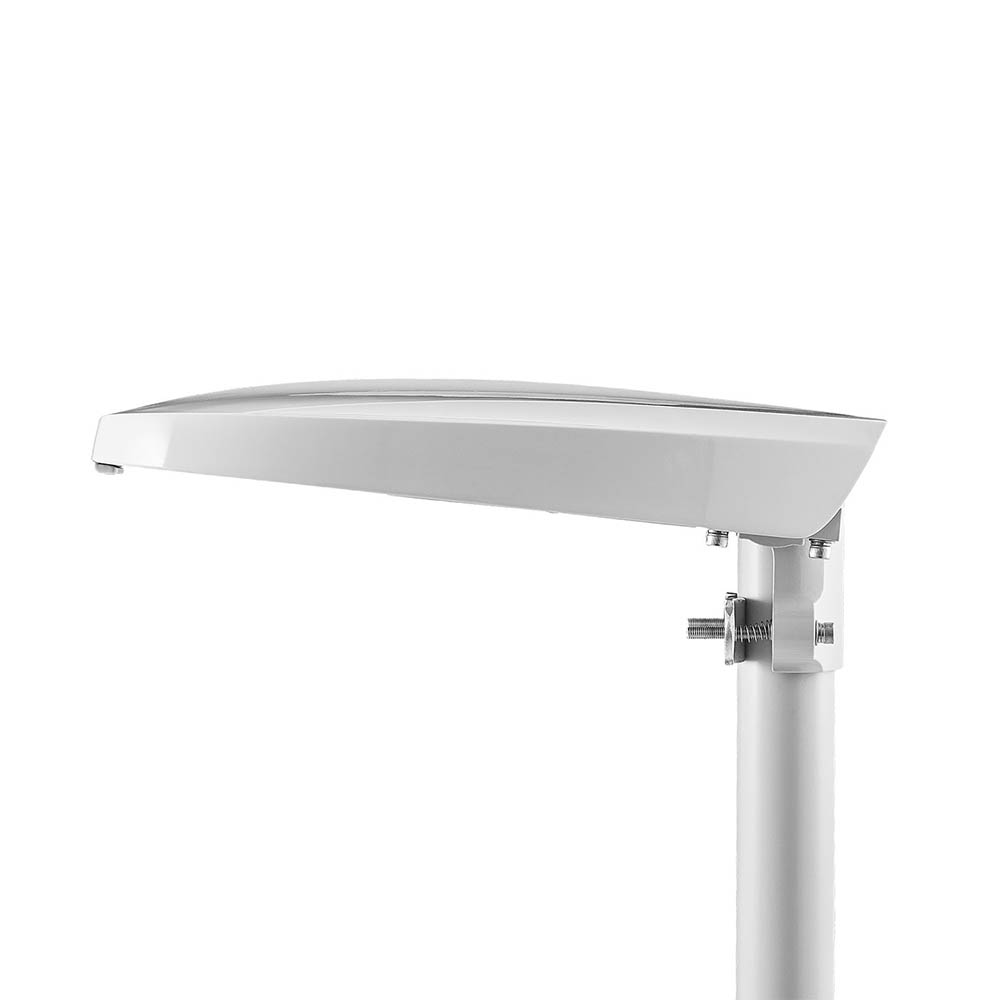

Elite small, i profil

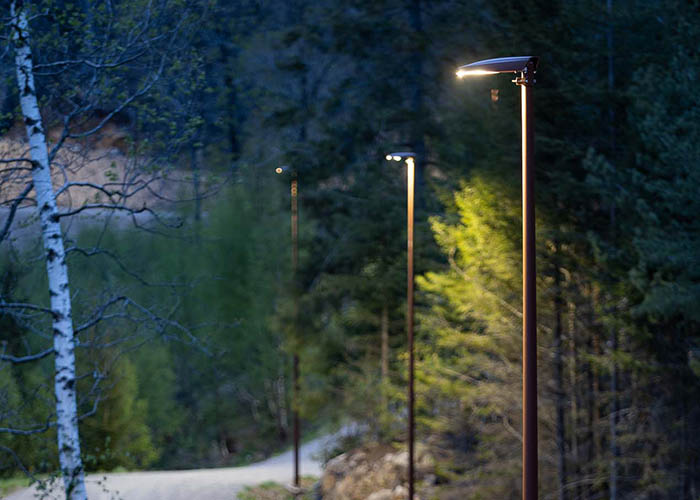

Lysløype-turvei i Arendal Bymark
Lysløype-turvei i Arendal Bymark

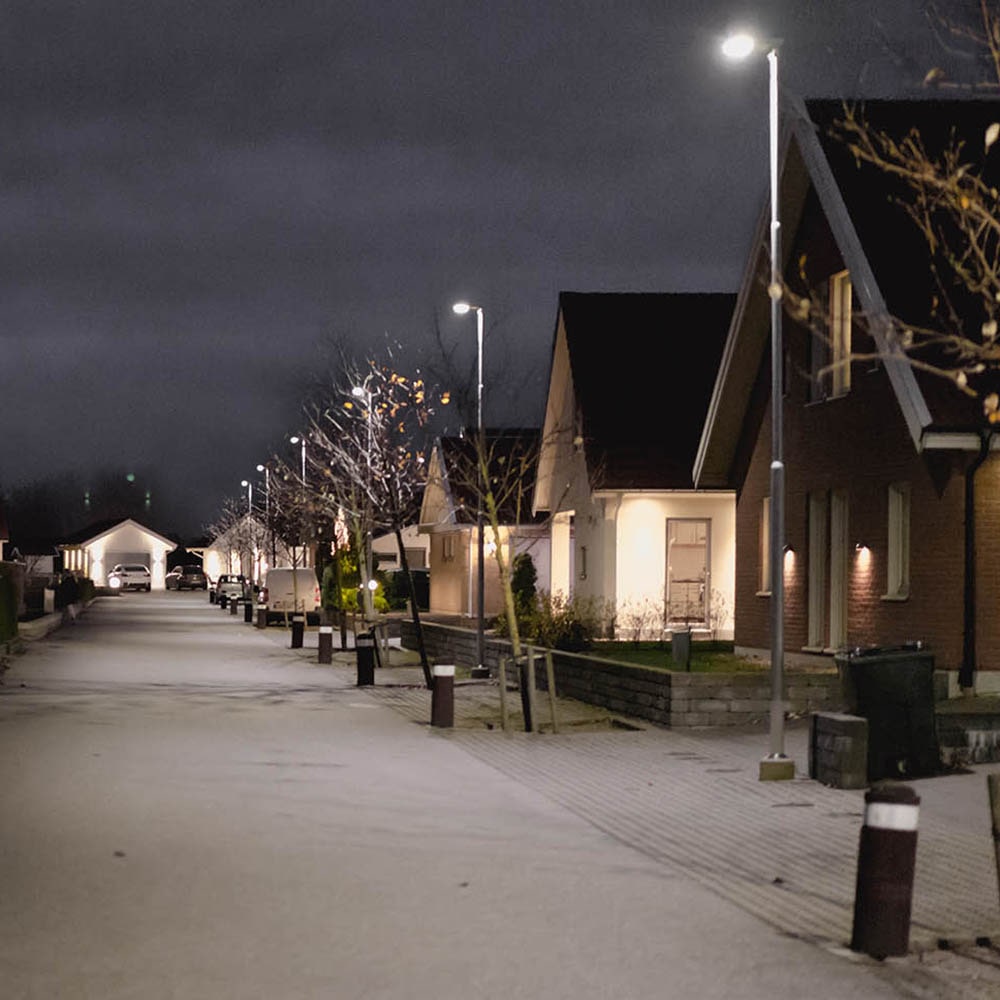

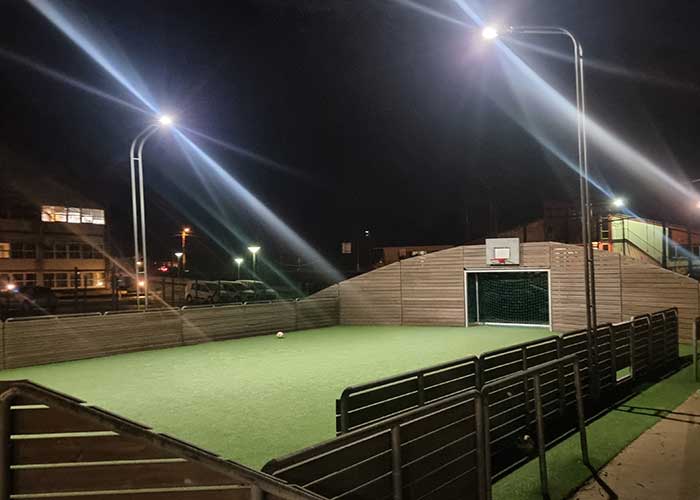

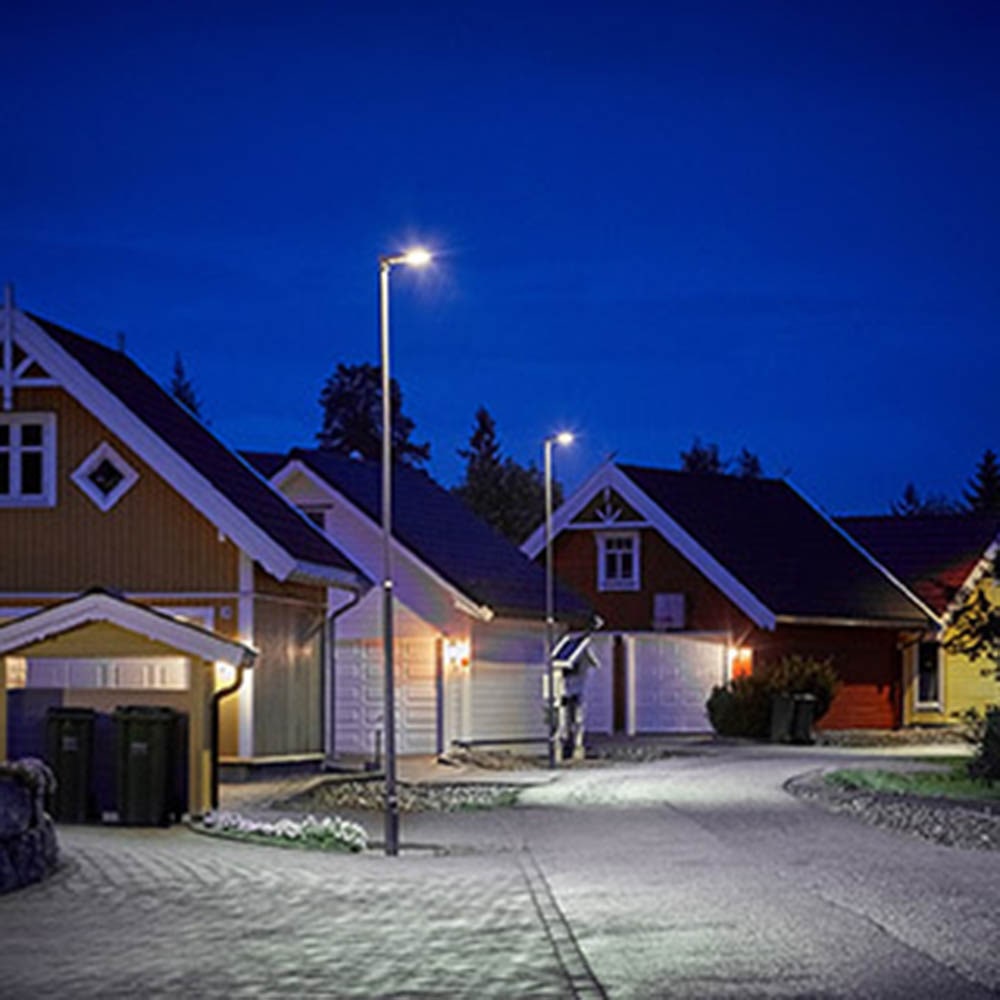

Elite gir godt og riktig lys i alle aktivitetsområder

Elite small

Ny generasjon gatelysarmatur

Ny generasjon - 25% mer effektiv - Lettmontert armatur med universelt feste og ferdig påmontert kabel. Rene linjer og funksjonelt formspråk.

Art. nr: 125966El-nummer: 3601037
Tekniske detaljer
Nullstill
Snarveier:
LED IP66 IK08 CI-II CE

Beskrivelse

Elite small er et kvalitetsprodukt som gir høy lysytelse og kort nedbetalingstid. Produktet leveres med Konstantlys (CLO) som standard og leveres klar for installasjon med påmontert kabel og universelt feste. Alle komponenter er integrert i armaturen for å kunne oppnå full funksjonalitet, minimal byggehøyde og optimal kjøling. Elite krever ikke vedlikehold.

Armaturhus i presstøpt aluminium med slagfast 5 mm planglass. Pulverlakkert i grå RAL7035, korrosjonsklasse C5. Glatt overflate uten kjøleribber. Elite er konstruert for maksimal varmeavgivelse og lang levetid. CLO – Constant Light Output er standard. Tilfredsstiller krav til EN 62471 fotobiologisk sikkerhet. Integrert 6kV overspenningsvern.

Bruksområder Elite small

Armaturens enkle design passer de fleste miljøer, både på nyanlegg og ved utskifting av eldre armaturer. Med veggfeste er Elite Small også mye brukt på vegg for belysning rundt bygg. Med gatelys-optikk er armaturen primært utviklet for: adkomstveier, kommunale veier, lysløyper, gang- og sykkelveier, parkeringsplasser mm.

Video:

Få gode tilbud og siste nytt ved å abonnere på vårt nyhetsbrev: abonner.

Teknisk informasjon

Tilbehør

122520  3332449   Fotocelle sett – skumringsrelé
123925  3232043   10kV overspenningsvern med LED indikator
125510 Baklysdeksel sett – Elite small

På forespørsel

– 10kV overspenningsvern
– Tilpasset effekt/ytelse
– Andre kabellengder eller Wieland hurtigkobling
– Kan leveres med alle åpne systemer for lysstyring
– Nattsenking med andre nivåer/tider
– Fotocelle sett
– Zhaga konnektor

For koblingsmateriell og annet tilbehør, se “Tilbehør” i menyen eller separate produktblad under nedlastinger.

Variant
125966
123590
125978
125977
123610
123560
125975
125973
123620
123630
125970
125969
123670
123680
El-nummer Lyskilde Armatureffekt Fargetemperatur Lysytelse armatur Lysutbytte armatur Automatisk nattsenking Overspenningsvern Fargeindex RA Levetid t Vindflate Vekt (kg)
3601037 8LED 2100lm 15W 3000K 2110 lm 140 lm/W Nei 6kV SPD >70 100 000 0,032 m² 6kg
3601058 8LED 2100lm 15W 4000K 2110 lm 140 lm/W Nei 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601038 16LED 4200lm 28W 3000K 4247 lm 150 lm/W Nei 6kV SPD >70 100 000 0,032 m² 6kg
3601039 16LED 4200lm 28W 3000K 4247 lm 150 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
3601061 16LED 4400lm 28W 4000K 4397 lm 157 lm/W Nei 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601062 16LED 4400lm 28W 4000K 4397 lm 157 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601072 24LED 6200lm 41W 3000K 6357 lm 153 lm/W Nei 6kV SPD >70 100 000 0,032 m² 6kg
3601073 24LED 6200lm 41W 3000K 6357 lm 153 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
3601065 24LED 6600lm 41W 4000K 6606 lm 161 lm/W Nei 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601066 24LED 6600lm 41W 4000K 6606 lm 161 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601074 32LED 8600lm 56W 3000K 8651 lm 152 lm/W Nei 6kV SPD >70 100 000 0,032 m² 6kg
3601075 32LED 8600lm 56W 3000K 8651 lm 152 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
3601067 32LED 9000lm 56W 4000K 9042 lm 159 lm/W Nei 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
3601068 32LED 9000lm 56W 4000K 9042 lm 159 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg

Montering

Solid og universelt armaturfeste i støpt aluminium, vendbart for montering på arm eller stolpetopp Ø40-76mm. Tiltbar i 5° trinn. Elite leveres som standard med påmontert 2×2,5mm² kabel i 8m lengde.

Nedlastinger

Produktblad Elite small (pdf)
Katalog utendørsbelysning (pdf)
Braketter og Armer (pdf)
Koblingsstykker (pdf)
Vaporplate (pdf)
NR-nattsenking (pdf)
Montering fotocelle (pdf)
Montasjeanvisning Larelboks (pdf)
Lysfiler ldt (zip)
Revitfiler rfa (zip)
Vedlikehold (pdf)
