Elite large og small
Elite large, i front
Elite large, i profil

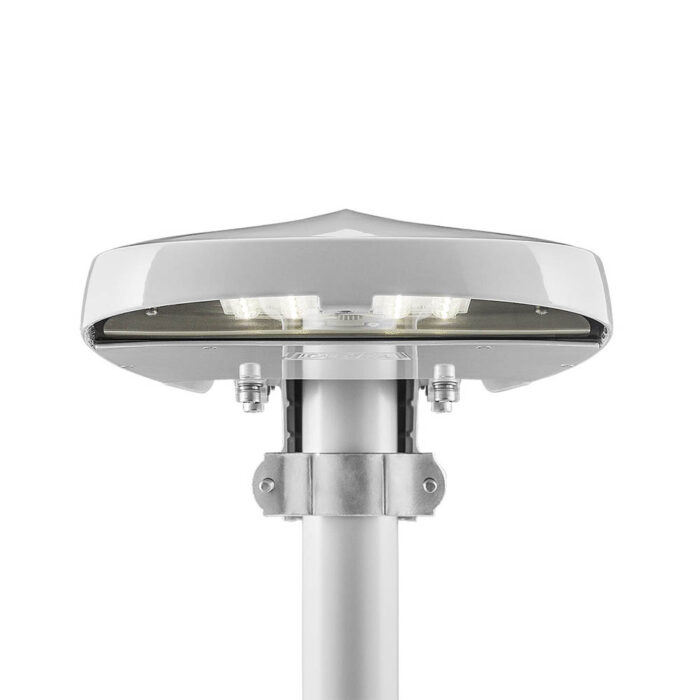

Elite small, i front

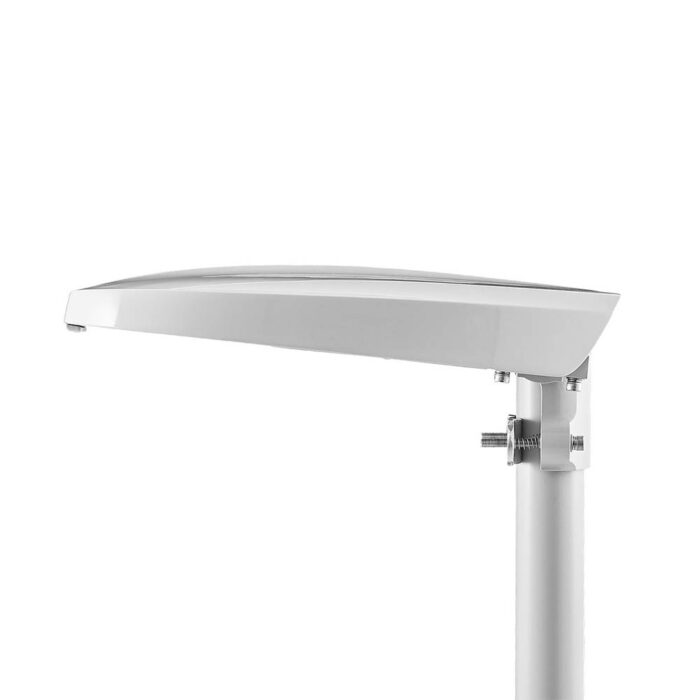

Elite small, i profil

Elite Asymmetrisk

LED lyskaster

Effektiv og lettmontert LED armatur med funksjonelt formspråk.

Art. nr: 125964
Tekniske detaljer
Nullstill
Snarveier:
LED IP66 IK08 CI-II CE

Beskrivelse

Elite Asymmetrisk gir høy effektivitet og kort nedbetalingstid. Elite leveres med Konstantlys (CLO) som standard, samt med ferdig påmontert kabel. Alle komponenter er integrert i armaturen. Dette gir full funksjonalitet, minimal byggehøyde og optimal kjøling. Elite krever ikke vedlikehold.

Armaturhus i presstøpt aluminium med slagfast 5 mm planglass. Pulverlakkert grå RAL7035, korrosjonsklasse C5. Elite er konstruert for maksimal varmeavgivelse og lang levetid. CLO – Constant Light Output er standard. Tilfredsstiller krav til EN 62471 fotobiologisk sikkerhet. Integrert 6kV overspenningsvern.

Bruksområde

Med sin enkle design passer Elite i de fleste miljøer, både i nyanlegg og ved utskifting av eldre armaturer. Med veggfeste er Elite også mye brukt på vegg for belysning rundt bygg.

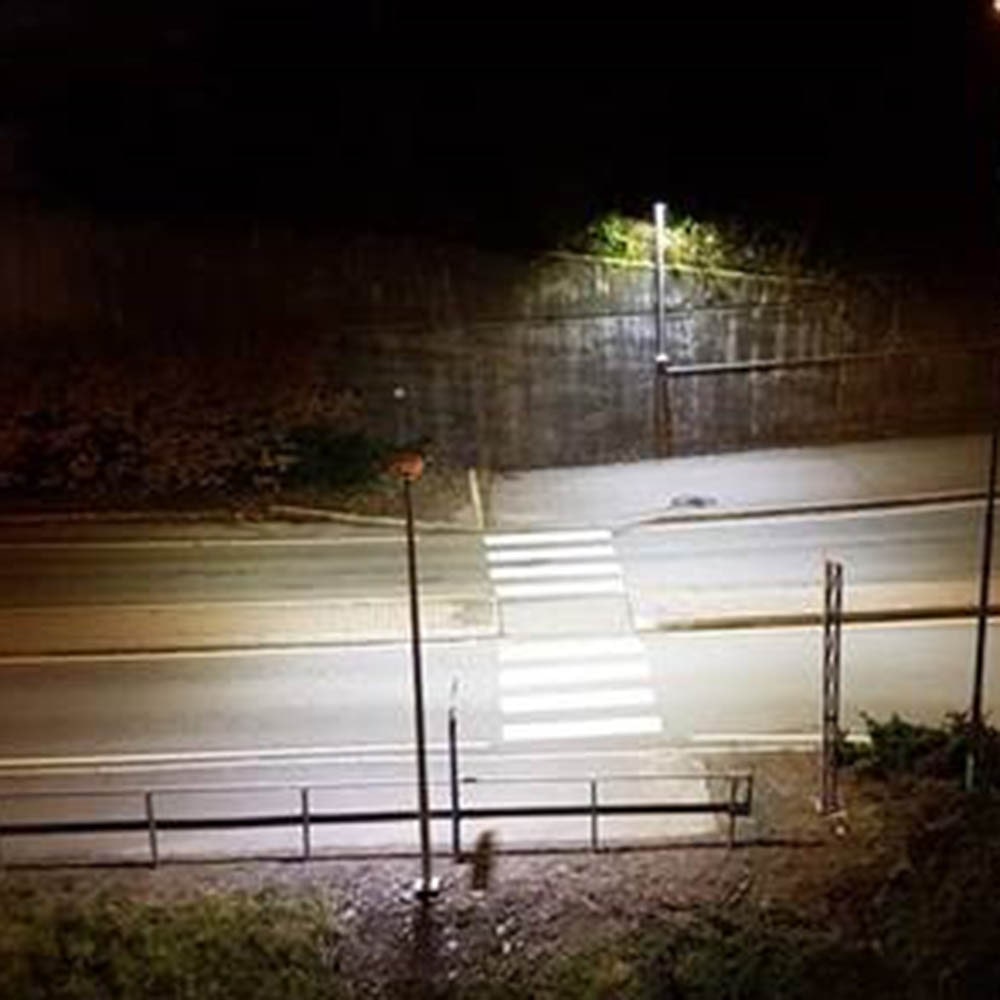

Med asymmetrisk lyskasteroptikk er armaturen primært utviklet for intensivbelysning av gangfelt og områdebelysning av parkeringsplasser, nærmiljøanlegg og generelle uteområder. Benyttes ofte i kombinasjon med Elite Large og Elite Small på prosjekter med behov for en blanding av gatelys og lyskastere.

Få gode tilbud og siste nytt ved å abonnere på vårt nyhetsbrev: abonner.

Teknisk informasjon

Tilbehør

123925 3232043 10kV overspenningsvern med LED indikator
122520 3332449 Fotocelle sett – skumringsrelé (kun for Elite small)
119012 Veggfeste – Ø48×200 mm – 10o

På forespørsel

– Automatisk nattsenking (NR – Night Reduction)
– 10kV overspenningsvern
– Tilpasset effekt/ytelse
– Andre kabellengder eller Wieland hurtigkobling
– Kan leveres med alle åpne systemer for lysstyring
– Se eget datablad for asymmetrisk lyskaster versjon
– Zhaga konnektor

For koblingsmateriell og annet tilbehør, se “Tilbehør” i menyen eller separate produktblad under nedlastinger.

Variant
125964
125963
122130
125983
125982
123910
124220
El-nummer Versjon Lyskilde Armatureffekt Fargetemperatur Styring Fargeindex RA Levetid t Vindflate Vekt (kg)
Small 32LED 8600lm 110W Asym 4000K No >70 L90B10 100.000 0,032 m² 6kg
Small 32LED 8600lm 56W Asym 3000K 2xZhaga >70 L90B10 100.000 0,032 m² 6kg
3601069 Small 32LED 9000lm 56W Asym 4000K No >70 L90B10 100.000 0,032 m² 6kg
3601071 Large 32LED 8600lm 110W Asym 4000K No >70 L90B10 100.000 0,032 m² 11,3kg
Large 48LED 17000lm 110W Asym 3000K 2xZhaga >70 L90B10 100.000 0,0433m² 11,3kg
3601092 Large 48LED 18000lm 110W Asym 4000K No >70 L90B10 100.000 0,0433m² 11,3kg
3601070 Large 48LED 18000lm 110W Asym 4000K 2xZhaga >70 L90B10 100.000 0,0433m² 11,3kg

Montering

Solid, universelt armaturfeste i støpt aluminium. Vendbart for montering på arm eller stolpetopp Ø40-76mm. Tiltbar i 5° trinn. Elite leveres som standard med påmontert 2×2,5mm² kabel i 12m lengde large og 8m lengde small.

Nedlastinger

Produktblad (pdf)
Koblingsstykker (pdf)
Braketter og Armer (pdf)
Vaporplate (pdf)
Montasjeanvisning Larelboks (pdf)
Lysfiler ldt (zip)
Revitfiler rfa (zip)
Vedlikehold (pdf)
