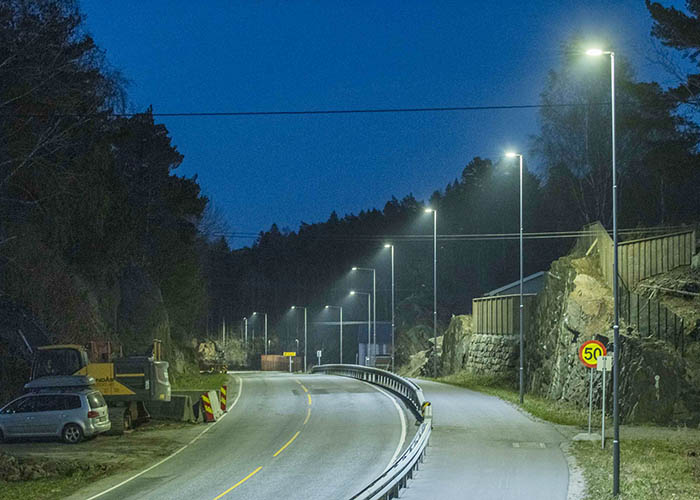

Elite på Tromøya i Agder
Elite på Tromøya i Agder

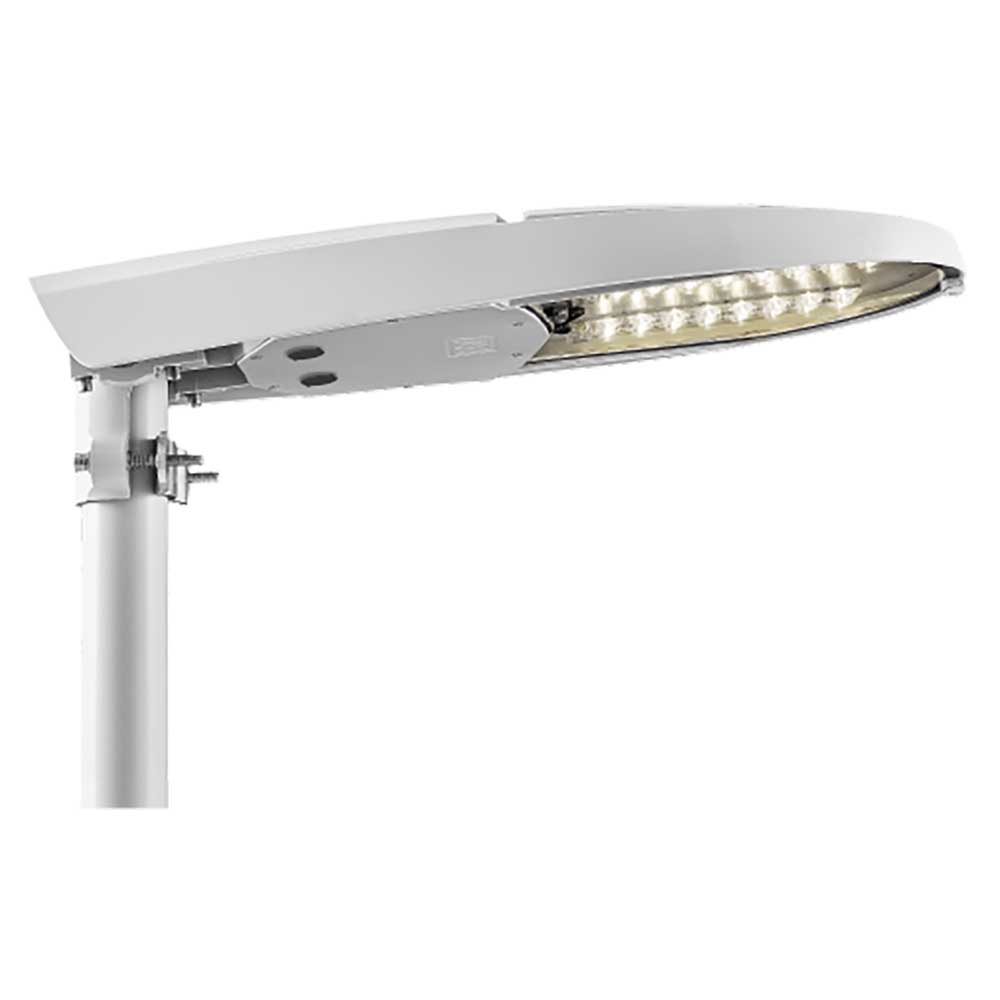

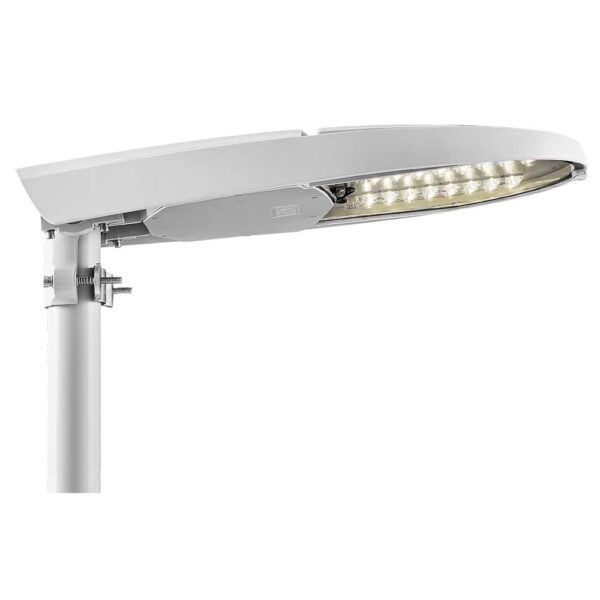

Elite Large – Zhaga

Gatelysarmatur

Elite large - 25% mer effektiv - Lettmontert armatur med universelt feste og ferdig påmontert kabel. Rene linjer og funksjonelt formspråk.

Art. nr: 126000
Tekniske detaljer
Nullstill
Snarveier:
LED IP66 IK08 CI-II CE

Beskrivelse

Elite Large er et kvalitetsprodukt som gir høy effektivitet og kort nedbetalingstid. Elite leveres med Konstantlys (CLO) som standard og leveres klar for installasjon med ferdig påmontert kabel og universelt feste. Alle komponenter er integrert i armaturen for å kunne oppnå full funksjonalitet, minimal byggehøyde og optimal kjøling. Elite krever ikke vedlikehold.

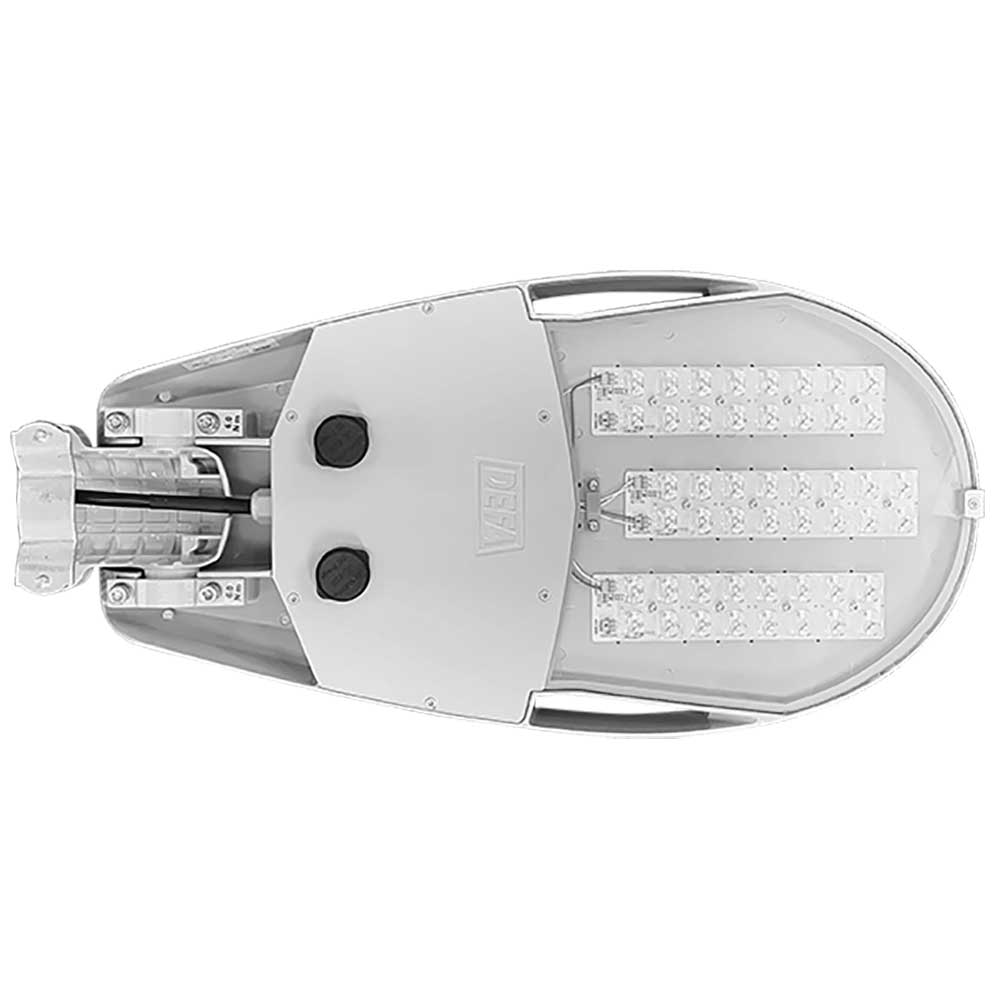

Armaturhus i presstøpt aluminium med slagfast 5mm planglass. Pulverlakkert grå RAL7035, korrosjonsklasse C5. Leveres med 2-5 LED-moduler. Elite er konstruert for maksimal varmeavgivelse og lang levetid. CLO – Constant Light Output er standard. Tilfredsstiller krav til EN 62471 fotobiologisk sikkerhet. Integrert 6kV overspenningsvern og Zhaga konnektor.

Bruksområder Elite Large

Takket være sin enkle design passer dette produktet i de fleste miljøer, både på nyanlegg og ved utskifting av eldre armaturer. Med veggfeste er Elite også mye brukt på vegg for belysning rundt bygg. Med gatelys-optikk er armaturen primært utviklet for kommunale veier, fylkes-, riks- og europaveier, samt områdebelysning av parkeringsplasser, rundkjøringer og uteområder.

Video:

Få gode tilbud og siste nytt ved å abonnere på vårt nyhetsbrev: abonner.

Teknisk informasjon

Tilbehør

10kV Surge Protection Device with LED indicator

På forespørsel

– 10kV overspenningsvern
– Tilpasset effekt/ytelse
– Andre kabellengder eller Wieland hurtigkobling
– Kan leveres med alle åpne systemer for lysstyring
– Nattsenking med andre nivåer/tider eller uten NR

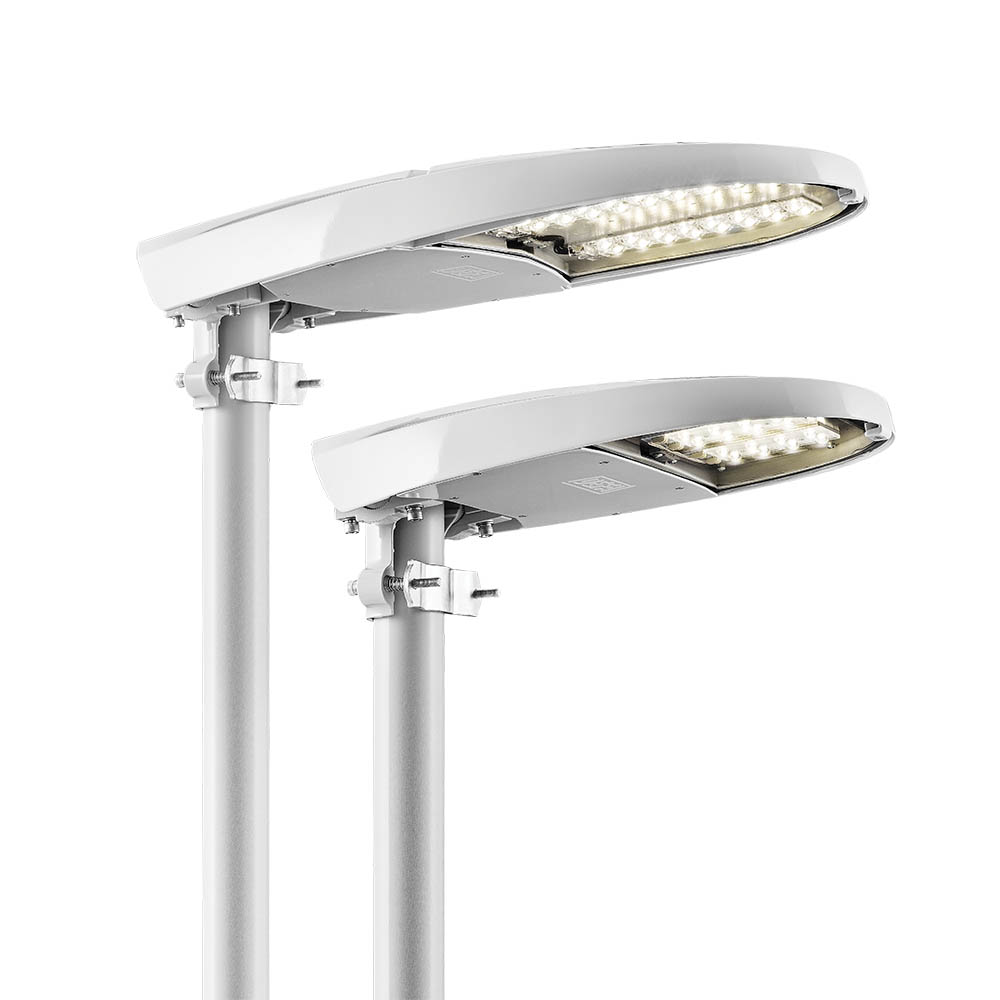

– Se eget produktblad for asymmetrisk lyskaster versjon

Variant
126000
124230
125997
124240
125995
125993
124646
124310
125990
125504
124350
125987
124363
125984
124364
El-nummer Lyskilde Armatureffekt Fargetemperatur Styring Fargeindex RA Fargetoleranse MacAdam Levetid t Vindflate Vekt (kg)
32LED 11500lm 75W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601094 32LED 12000lm 75W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
48LED 14000lm 90W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601095 48LED 15000lm 90W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
48LED 17000lm 113W 3000K 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
48LED 17000lm 113W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
48LED 18000lm 113W 4000K 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601096 48LED 18000lm 113W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
64LED 21000lm 132W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
64LED 22000lm 132W 4000K 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601097 64LED 22000lm 132W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
64LED 25000lm 167W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601098 64LED 26000lm 167W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
80LED 31500lm 217W 3000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg
3601099 80LED 33000lm 217W 4000K NR 2xZhaga >70 3 L90B10 100.000 0,0433m² 11,3kg

Montering

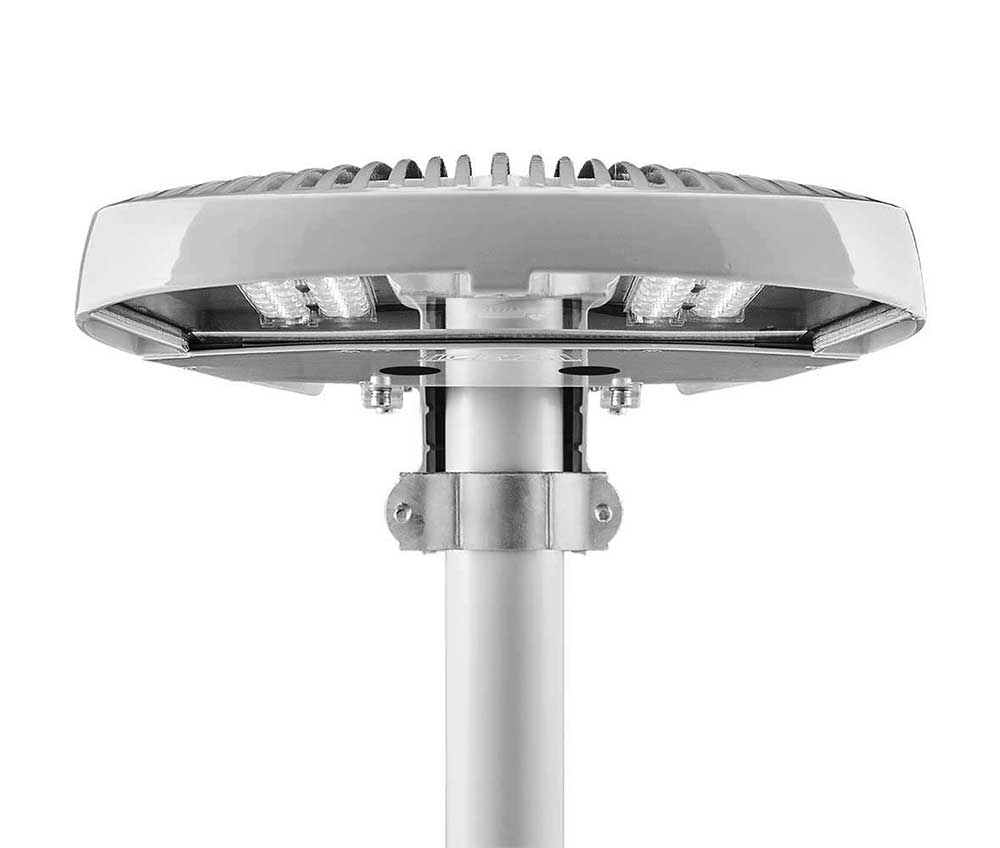

Solid og universelt armaturfeste i støpt aluminium. Vendbart for montering på arm eller stolpetopp Ø40-76mm. Tiltbar i 5° trinn. Elite leveres som standard med påmontert 2×2,5 mm² kabel i 12m lengde.

Nedlastinger

Produktblad (pdf)
Katalog utendørsbelysning (pdf)
Braketter og Armer (pdf)
Koblingsstykker (pdf)
Vaporplate (pdf)
Montasje vaporplate (pdf)
NR-nattsenking (pdf)
Montasjeanvisning Larelboks (pdf)
Lysfiler ldt (zip)
Revitfiler rfa (zip)
Vedlikehold (pdf)
