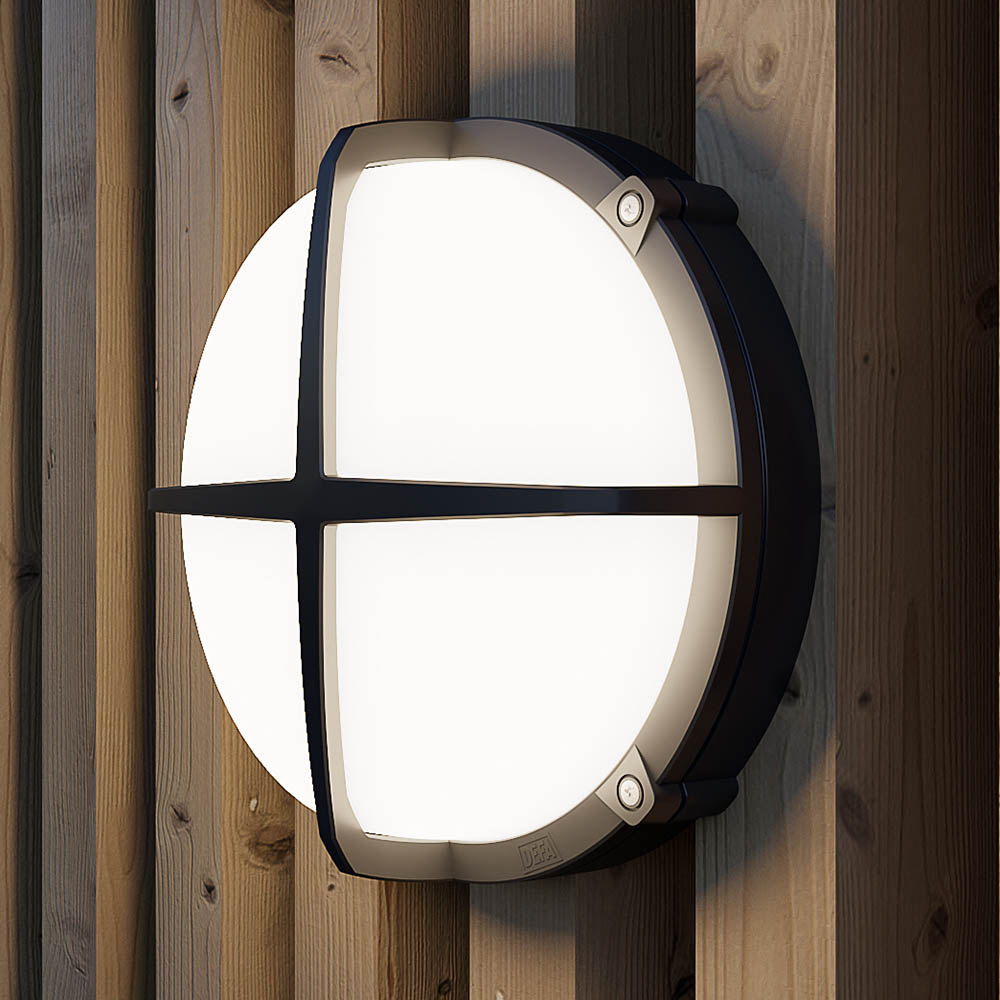

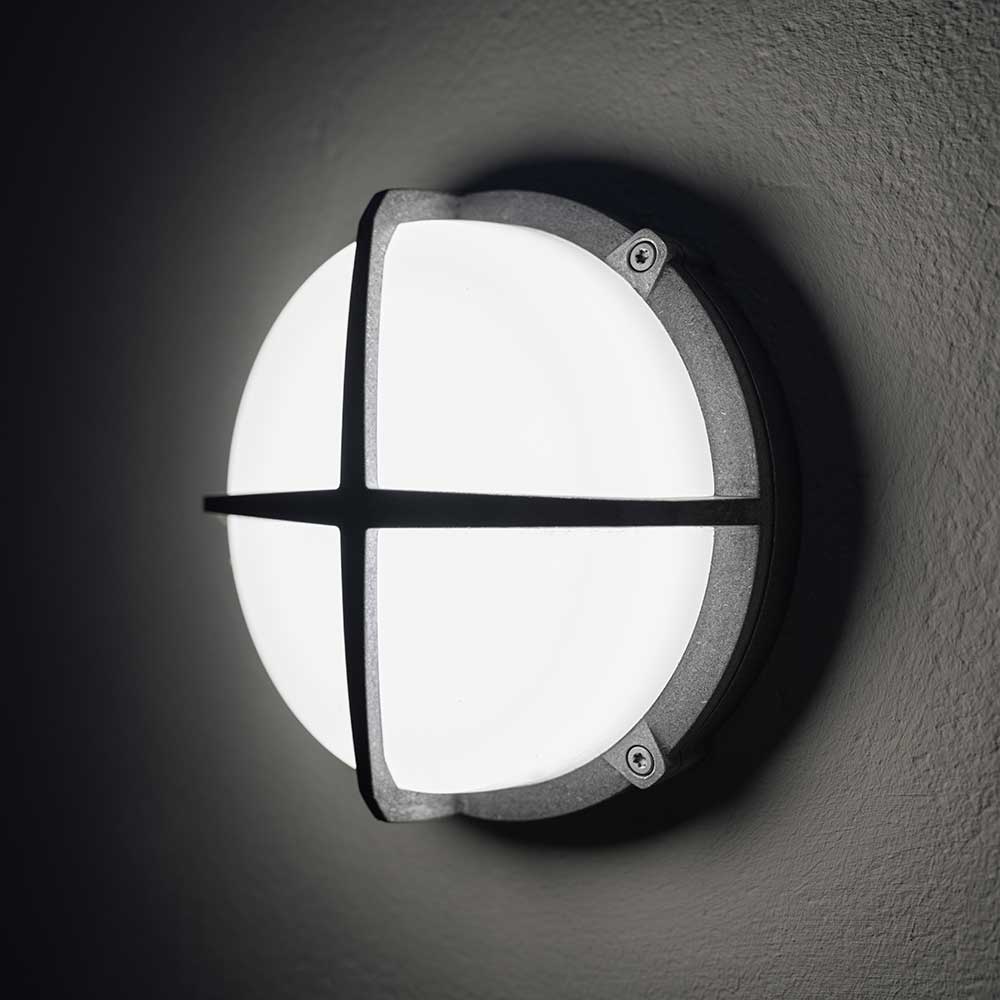

Neptune 2.0 | Kors

Vandalsäker IP65-armatur

Vandalsäker kvalitetsarmatur med flexibel styrning, flimmerfritt ljus, 15 års skydd mot C5-korrosion och marknadens lägsta bygghöjd.

Art. nr: 122823E-nummer: 7704247
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP65 Icon, IK10 Icon, CI-I Icon, CI-II logo dali sensor cell Icon, Glow 850 Icon, CE

Beskrivning

Neptune 2.0 kors är en vandalsäker armatur med flimmerfritt ljus och flexibla styrlösningar tack vare användningen av DC-drivmotor. Produkten kan användas både ute och inne.

Neptune 2.0 kors har en elegant design och mycket låg bygghöjd. Det kompakta emballaget gör det enkelt att transportera ett större antal armaturer. Produkten är underhållsfri och de lackerade versionerna är skyddade mot C5-korrosion i 15 år.

LED-modulernas unika design ger en helt jämn ljusyta, utan skuggor och hotspots. Den släta ytan förhindrar att damm och smuts fastnar på ljusytan över tid.

Konstruktion

Stomme och dekor av gjuten aluminium. De pulverlackerade versionerna har korrosionsklass C5. Skärm av opal UV-beständig och slagtålig polykarbonat. Dekoren fästs med 4 st rostfria Deltaseal-behandlade torxskruvar. DC-drivmotor som ger ett flimmerfritt ljus. IP65, IK10, klass II, Radar, Twilight och DALI-versioner klass I.

Sensor (Radar)

Känsligheten kan ställas in på mikrovågssensorn. På samma sätt kan efterbrinntiden (belysningstid efter registrerad rörelse) justeras (5 sek – 25 min.). På sensorn finns även en inställning för dagsljussensor (2 – 30 lux). Radar-versionen kan även användas som master för andra armaturer. När alla ingående armaturer är LED-varianter kan även master-master eller master-slave-master användas.

Fotocell (Twilight)

Med DIP-brytare på dagsljussensorn anpassas luxnivån efter det naturliga ljuset. Lampan förblir avstängd om dagsljusnivån är tillräckligt hög (över den inställda nivån). Vid lägre dagsljusnivå tänds armaturen automatiskt.

LightAdjust – justerbart ljus

På armaturer markerade med LightAdjust finns en inställning som ger möjligheten att ställa önskad ljusnivå. Vid leverans är armaturen inställd på högsta nivå.

Användningsområden

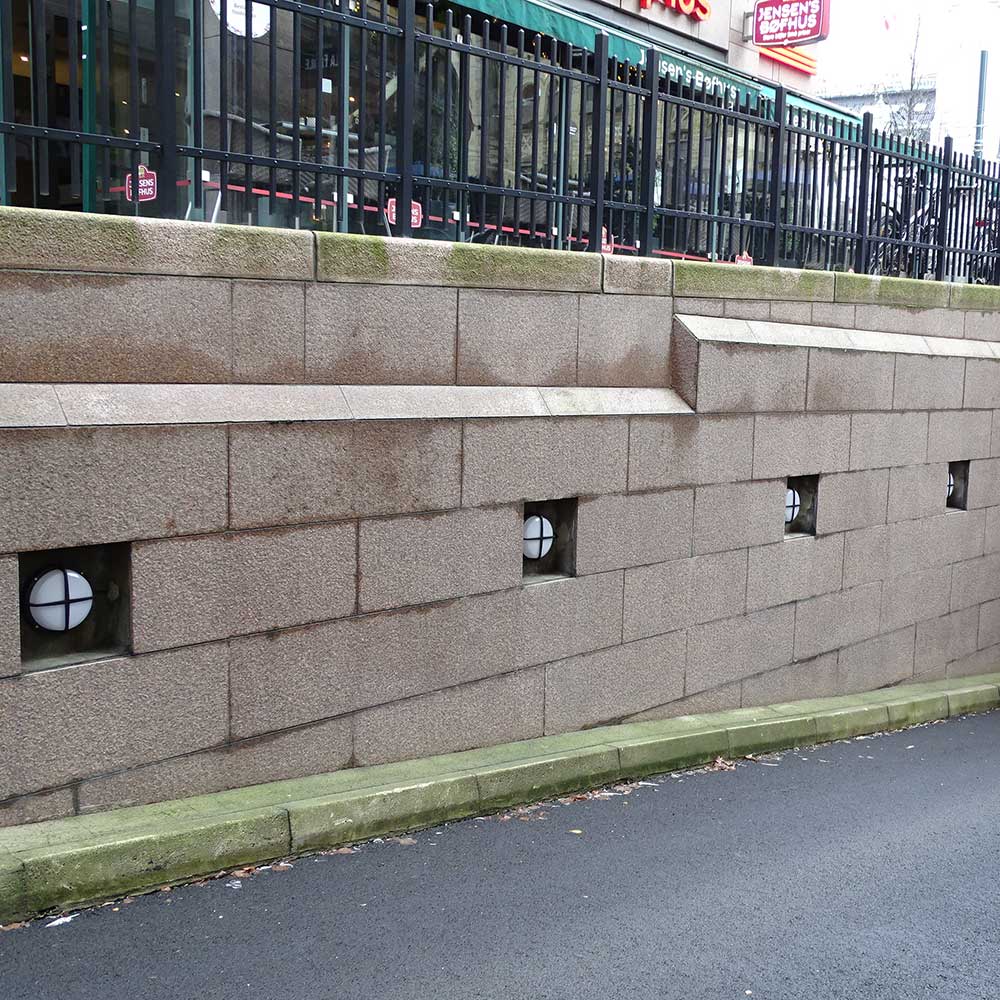

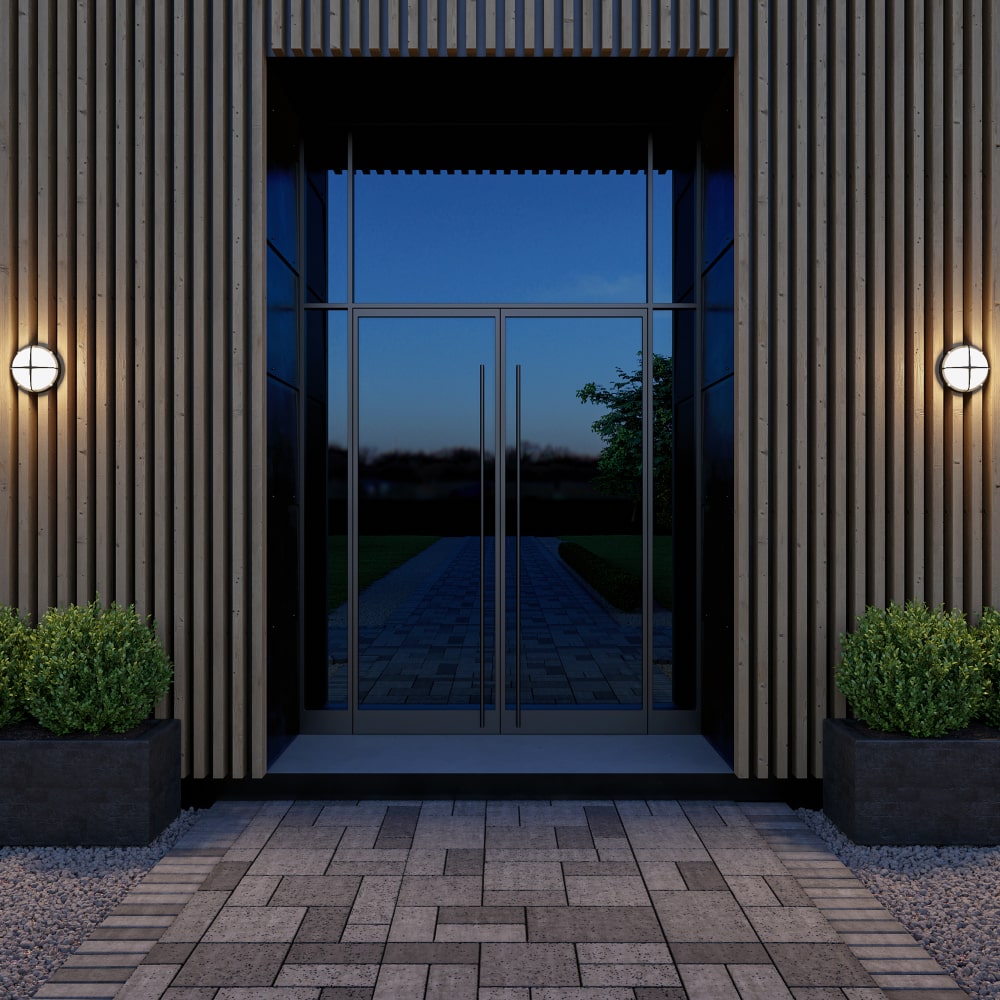

Fasader, entrépartier, gångvägar och tunnlar m.m.

Teknisk dokumentation

Tillbehör

105289 7533680 Husnummerskylt Vit
111437 7533533 Husnummerskylt Svart

Variant
122823
122824
122825
122832
122833
122834
122842
122841
122843
122851
122850
122852
122860
122859
122861
122869
122868
122870
122877
122878
122879
122886
122887
122888
E-nummer Färg Styrning LightAdjust Färgtemperatur Armatureffekt Ljusflöde armatur Ljusutbyte armatur Skyddsklass Färgåtergivningsindex - RA Färgtolerans MacAdam Livslängd t Vikt (kg) Montering
7704247 Vit No LightAdjust 3000K 8W 584 lm 70 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704248 Svart No LightAdjust 3000K 8W 584 lm 70 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704249 Alu No LightAdjust 3000K 8W 502 lm 70 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704250 Vit No LightAdjust 4000K 8W 621 lm 85 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704251 Svart No LightAdjust 4000K 8W 621 lm 70 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704252 Alu No LightAdjust 4000K 8W 535 lm 73 lm/W II >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704253 Vit Sensor LightAdjust 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704254 Svart Sensor LightAdjust 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704255 Alu Sensor LightAdjust 3000K 8W 502 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704256 Vit Sensor LightAdjust 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704257 Svart Sensor LightAdjust 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704258 Alu Sensor LightAdjust 4000K 8W 502 lm 70 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704259 Vit Twilight LightAdjust 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704260 Svart Twilight LightAdjust 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704261 Alu Twilight LightAdjust 3000K 8W 502 lm 70 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704262 Vit Twilight LightAdjust 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704263 Svart Twilight LightAdjust 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704264 Alu Twilight LightAdjust 4000K 8W 535 lm 73 lm/W I >70 4 L80B10 100.000 1,3 kg Utanpåliggande
7704265 Vit DALI No 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704266 Svart DALI No 3000K 8W 584 lm 70 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704267 Alu DALI No 3000K 8W 502 lm 70 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704268 Vit DALI No 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704269 Svart DALI No 4000K 8W 621 lm 85 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande
7704270 Alu DALI No 4000K 8W 535 lm 73 lm/W I >70 4 L80B10 100.000 1,2 kg Utanpåliggande

Montering

Monteras direkt i taket eller på väggen. Pollarmontage, se Arc.
Armaturen har samma hålbild (skruvhål) som tidligare version (efter 1998).

Anslutning

Både för utanpåliggande och dold installation. Insticksklämma 3x2x2,5 mm², DALI versjon 5x2x2,5 mm², alla versioner kan vidarekopplas. Två hål i armaturens botten för kabelgenomföring, med tätningsnippel.

Dokumentation

Produktblad (pdf)
Broschyr (pdf)
Broschyr utomhusbelysning (pdf)
Montageanvisning (pdf)
LightAdjust instruktioner (pdf)
Radar sensorinformation (pdf)
Twilight sensorinformation (pdf)

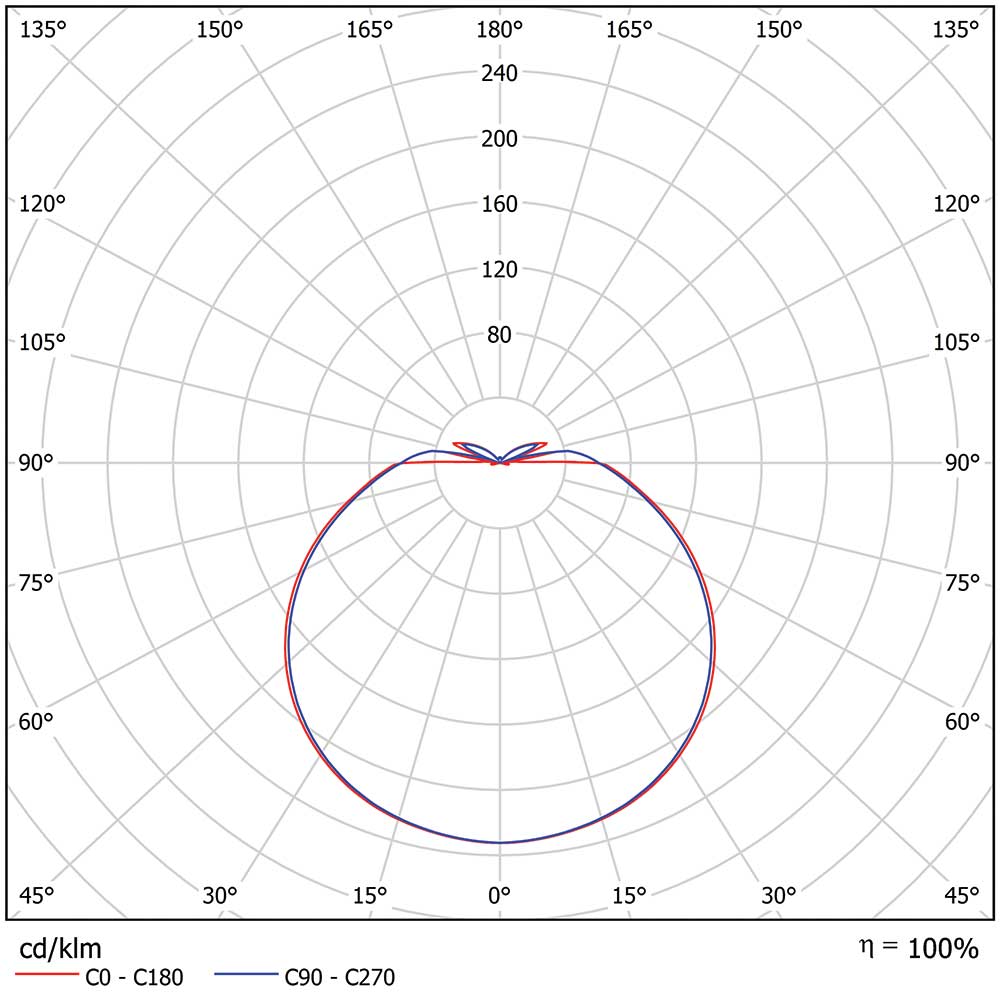

Ljusfiler ldt (zip)
Revit filer rfa (zip)
Underhåll (pdf)
