Elite small - 25% mer effektiv - flera nya versioner.

Art. nr: 125976
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP66 Icon, IK08 Icon, CI-II Icon, CE

Beskrivning

Elite small är en kvalitetsprodukt med högt ljusflöde och kort återbetalningstid. Elite levereras med konstantljus (CLO) som standard, färdig för installation med förmonterad kabel. Alla komponenter är integrerade i armaturen för att uppnå full funktionalitet, minimal bygghöjd och optimal kylning. Elite kräver inget underhåll.

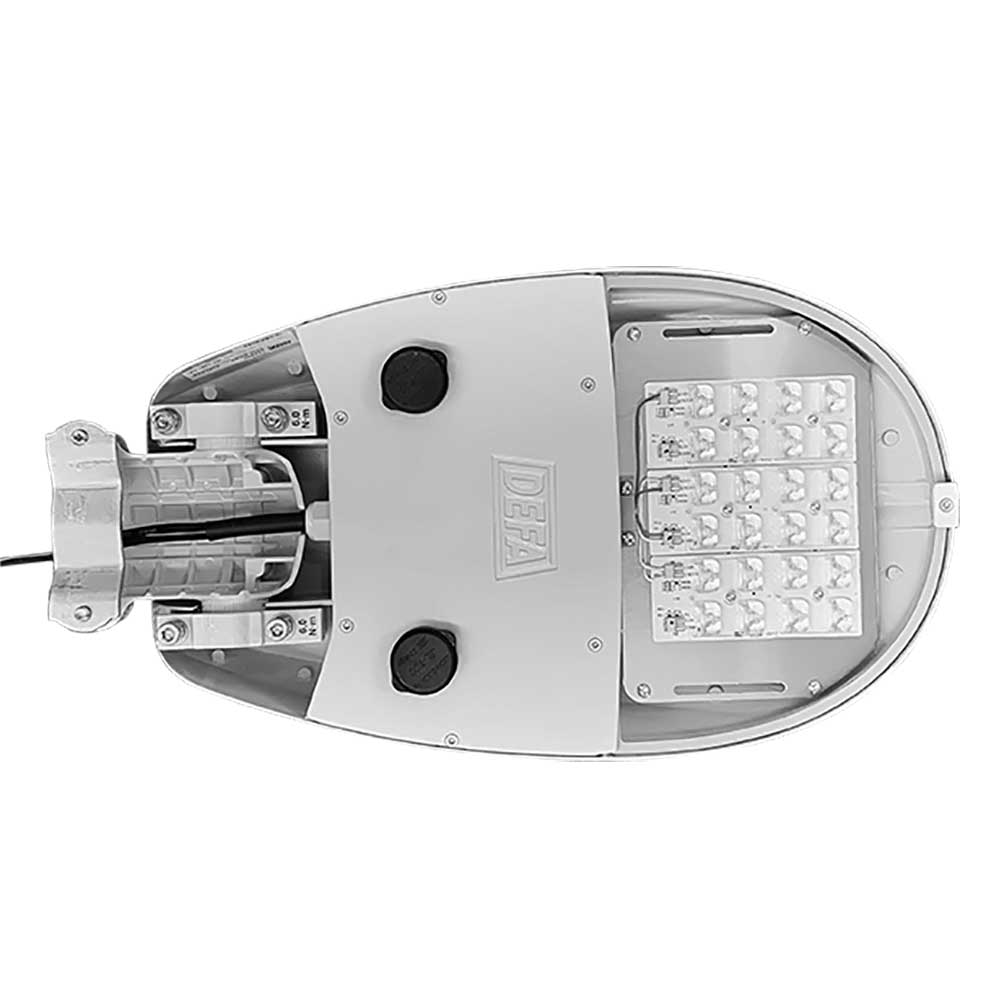

Armaturhus i pressjuten aluminium med slagfast 5mm planglas. Pulverlackerad i grå RAL7035, korrosionsklass C5. Slät yta utan kylflänsar. Konstruerad för maximal värmeavledning och lång livslängd. CLO – Constant Light Output är standard. Godkänd enligt EN62471 fotobiologisk säkerhet. Integrerat 6kV överspänningsskydd och Zhaga kontaktdon.

Användningsområde

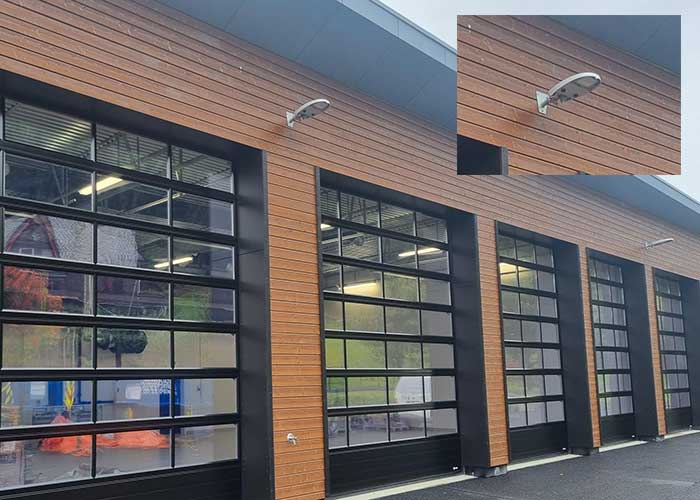

Armaturens design passar de flesta miljöer, både nya anläggningar och vid utbyte av gamla armaturer. Med väggfäste är Elite lämplig som fasadarmatur runt byggnader.
Med gatuljusoptik är armaturen primärt utvecklad för kommunala vägar, lokalgator, GC-vägar, elljusspår, parkeringsplatser etc.

Video:

Teknisk dokumentation

Accessories

123925 10kV överspänningsskydd med LED indikator

På förfrågan

– 10kV överspänningsskydd
– Anpassad effekt/ljusflöde
– Andra kabellängder eller Wielandkopplingar
– Kan levereras för alla öppna ljusstyrningssystem
– Nattsänkning med andra nivåer/tider eller utan NR
– Fotocell kit
– Se separat produktblad för asymmetrisk strålkastare version

Variant
125976
124800
125971
122800
125968
122900
Ljuskälla Armatureffekt Färgtemperatur Styrning Färgåtergivningsindex - RA Livslängd t Vindfång Vikt (kg)
16LED 4200lm 28W 3000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg
16LED 4400lm 28W 4000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg
24LED 6200lm 41W 3000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg
24LED 6600lm 41W 4000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg
32LED 8600lm 56W 3000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg
32LED 9000lm 56W 4000K NR 2xZhaga >70 L90B10 100.000 0,032 m² 6 kg

Montering

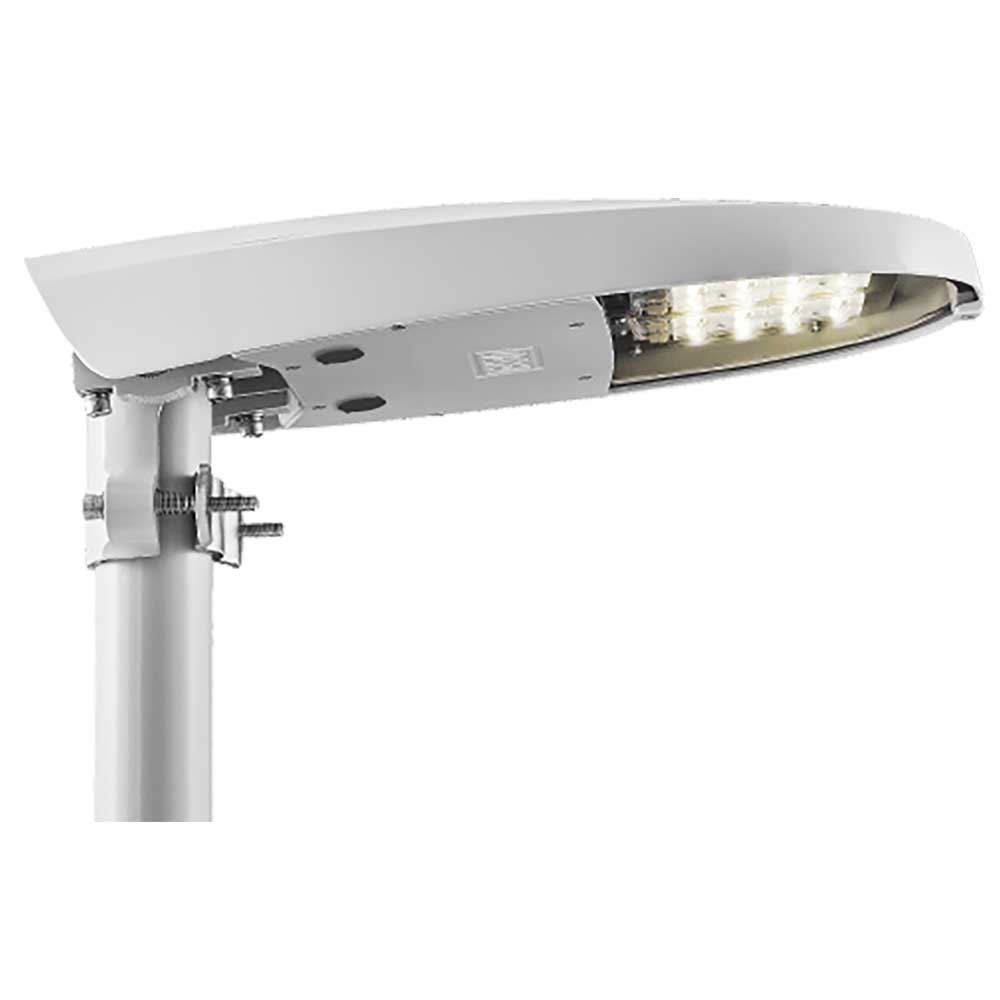

Armaturfäste i aluminium passar på arm eller stolptopp Ø40-76mm. Ställbart i steg om 5o. Elite levereras med förmonterad kabel 2×2,5 mm2 8m.

Dokumentation

Produktblad (pdf)
Broschyr utomhusbelysning (pdf)
Fästen och Armar (pdf)
Kopplingar (pdf)
NR - Nattreducering (pdf)
Montageanvisning Larelboks (pdf)
Montageanvisning fotocell (pdf)
Ljusfiler ldt (zip)
Revitfiler rfa (zip)
Underhåll (pdf)
