Omnia 2.0, produktbild

Omnia 2.0

IP44 Industriarmatur

Slimad och robust IP44 armatur

Art. nr: 123164E-nummer: 7215314
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP44 sensor Icon, CE

Beskrivning

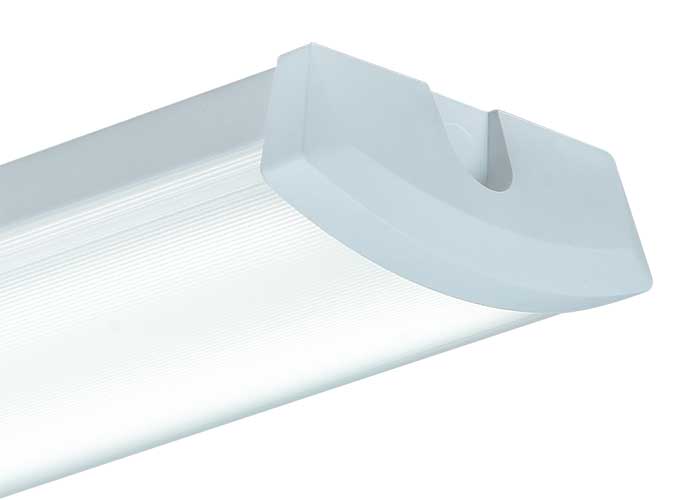

Armaturstomme i stålplåt, pulverlackerad i vit (RAL 9016), gavlar i ABS plast som är fastmonterad i armaturstommen. Kupa i opal akryl (PMMA).

Användningsområde

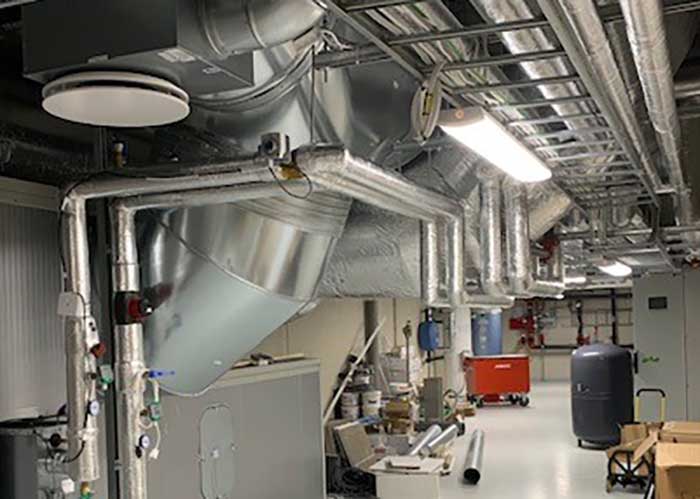

Industrilokaler, våta utrymmen, omklädningsrum, våta utrymmen, garage, P-hus, kulvertar etc.

Sensor

Omnia Radar är utrustad med sensor av mikrovågstyp (5,8 GHz). Mikrovågssensorn detekterar rörelser i sin närhet, även på andra sidan glasrutor och tunna väggar. Känsligheten ställes in med en DIP-brytare (1m – 6m) på sensorn. Efterlystiden/frånvarofördröjningen justeras på samma sätt (5s-30min). Flera Radar armaturer kan kopplas tillsammans (Master/Master), samlad totaleffekt max 400W. En Radar armatur kan också användas till att styra standardarmaturer (Master/Slave), samlad totaleffekt max 400W.

Övrigt

Andra DALI versioner levereras på förfrågan.

Teknisk dokumentation

Tillbehör

109549 Väggkonsol justerbar par
124349 Skyddsrumsbyglar par

Variant
123164
123166
123165
123167
123168
123170
123169
123171
123393
123421
123422
E-nummer Modul Färgtemperatur Styrning Armatureffekt Ljusflöde armatur Ljusutbyte armatur Färgtolerans MacAdam Färgåtergivningsindex - RA Livslängd t Vikt (kg)
7215314 600 3000K No 16W 2100 lm 131 lm/W 3 >80 L80B50 100.000 1,6 kg
7215316 600 3000K Radar OnOff 16W 2100 lm 131 lm/W 3 >80 L80B50 100.000 1,6 kg
7215315 600 4000K No 16W 2200 lm 138 lm/W 3 >80 L80B50 100.000 1,6 kg
7215317 600 4000K Radar OnOff 16W 2200 lm 138 lm/W 3 >80 L80B50 100.000 1,6 kg
7215318 1200 3000K No 36W 4800 lm 133 lm/W 3 >80 L80B50 100.000 3,1 kg
7215320 1200 3000K Radar OnOff 36W 4800 lm 133 lm/W 3 >80 L80B50 100.000 3,1 kg
7215319 1200 4000K No 36W 5000 lm 139 lm/W 3 >80 L80B50 100.000 3,1 kg
7215321 1200 4000K Radar OnOff 36W 5000 lm 139 lm/W 3 >80 L80B50 100.000 3,1 kg
1200 4000K Radar MinMaxOff 36W 5000 lm 139 lm/W 3 >80 L80B50 100.000 1,6 kg
1200 3000K DALI 46W 6000 lm 130 lm/W 3 >80 L80B50 100.000 3,1 kg
1200 4000K DALI 46W 6100 lm 133 lm/W 3 >80 L80B50 100.000 3,1 kg

Montering

För montage direkt i tak eller på vägg. IP44 vid horisontell montage i tak. IP40 pendlad och vid horisontell eller vertikal montage på vägg. Väggkonsol levereras som tillbehör. Produkten är viktbalanserad.

Anslutning

Anslutning från ovansidan i centrum av armaturen. Finns även knock-out för anslutning via gavlar. Armaturen levereras med 5×2,5mm2 instickplint i centrum med möjlighet för överkoppling.

Dokumentation

Produktblad (pdf)
Montageanvisning (pdf)
Radar sensor manual (pdf)
Ljusfiler ldt (zip)
Underhåll (pdf)
