UtiLine

IP23 interiør/industri armatur

UtiLine - kraftfull IP23 interiør- og industriarmatur for utallige bruksområder

Art. nr: 124701El-nummer: 3208278
Tekniske detaljer
Nullstill
Snarveier:
LED IP23 Symmetric-down CE

Beskrivelse

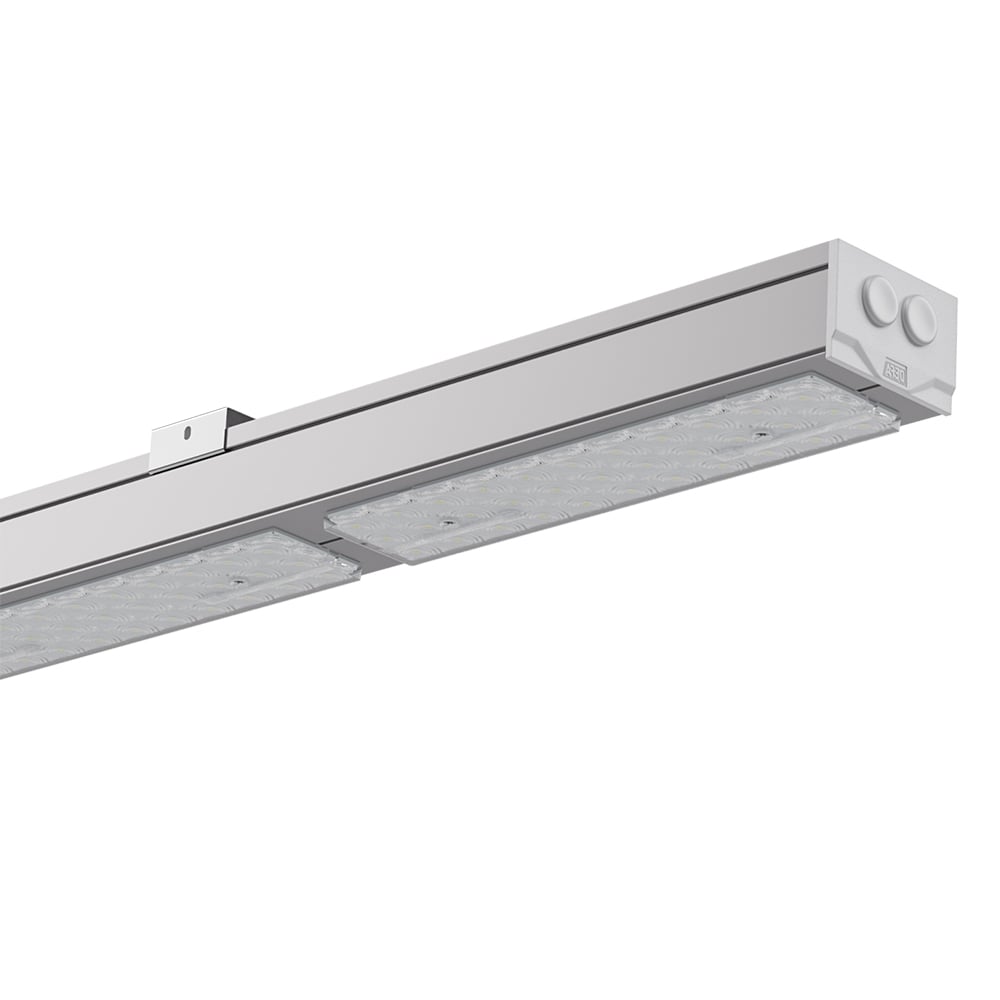

Armaturhus i ektrudert aluminium, som standard levert i aluminium finish. Hvit lakkert RAL 9010 leveres på forespørsel. Endestykker i ABS plast. Den utskiftbare LED enheten utgjør dekselet med en avskjerming i transparent akryl (PMMA).

Bruksområder

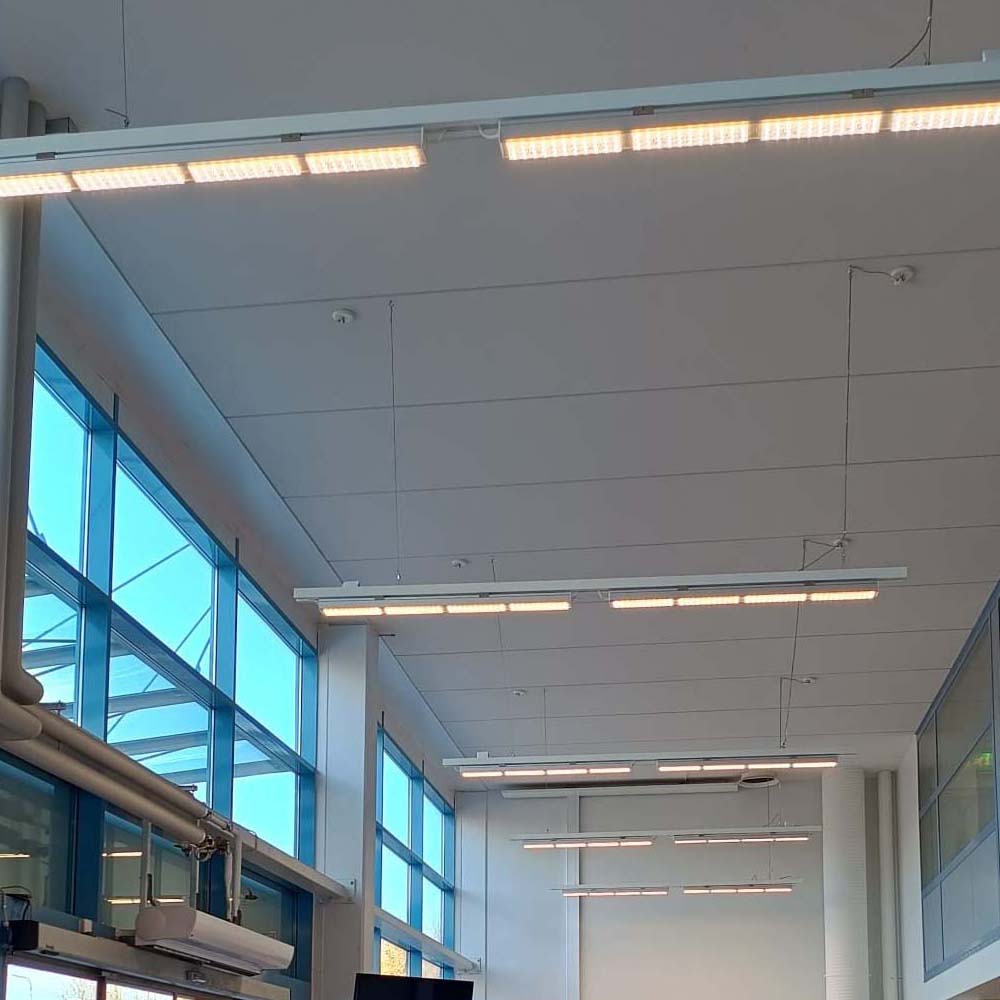

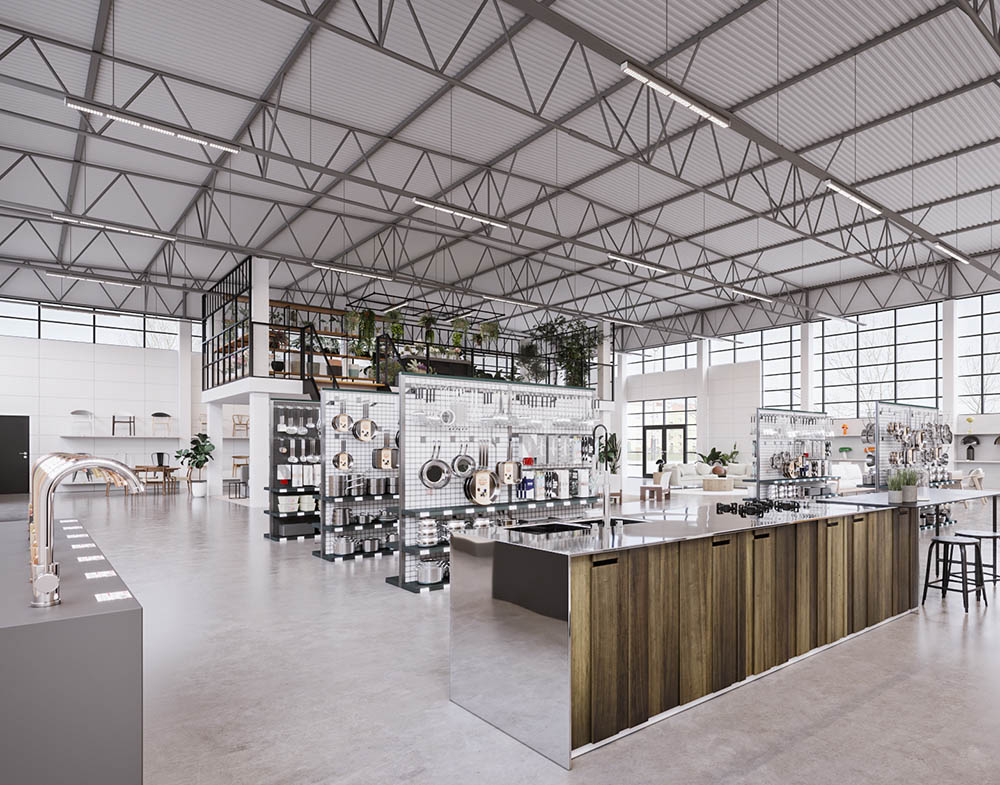

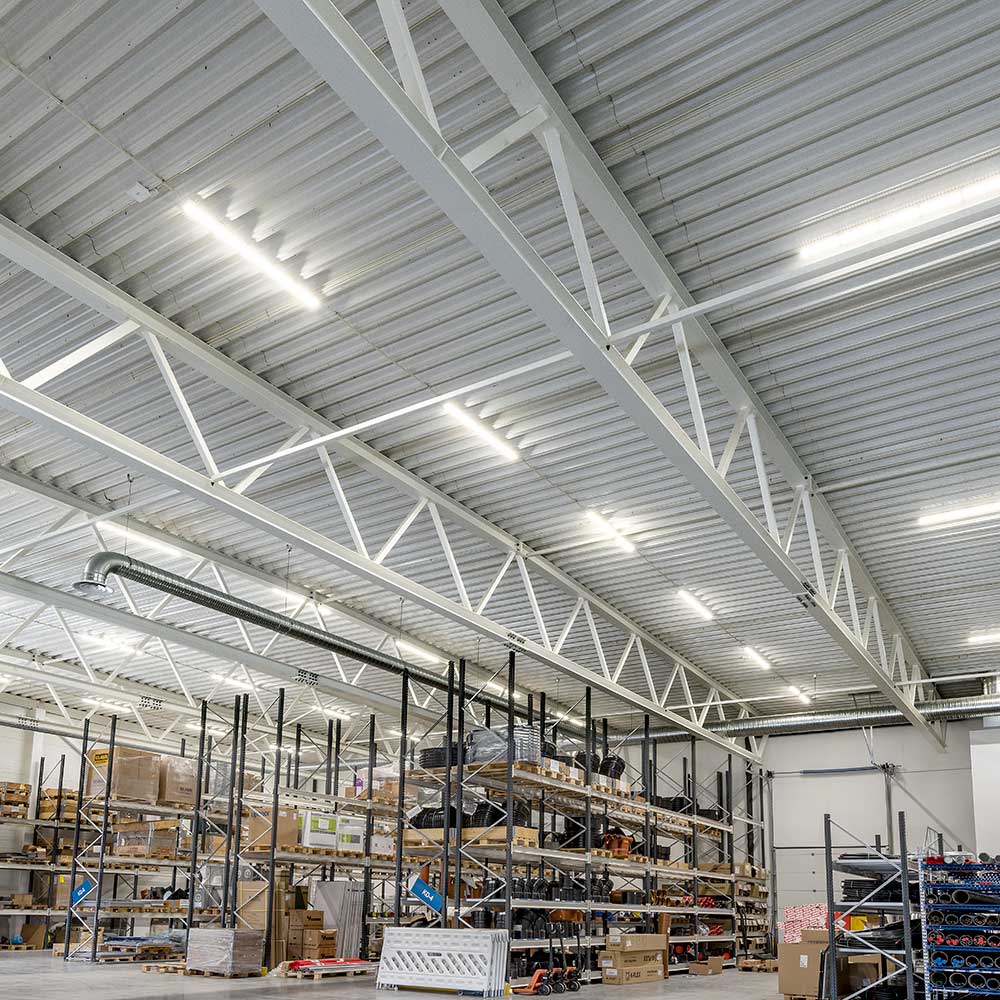

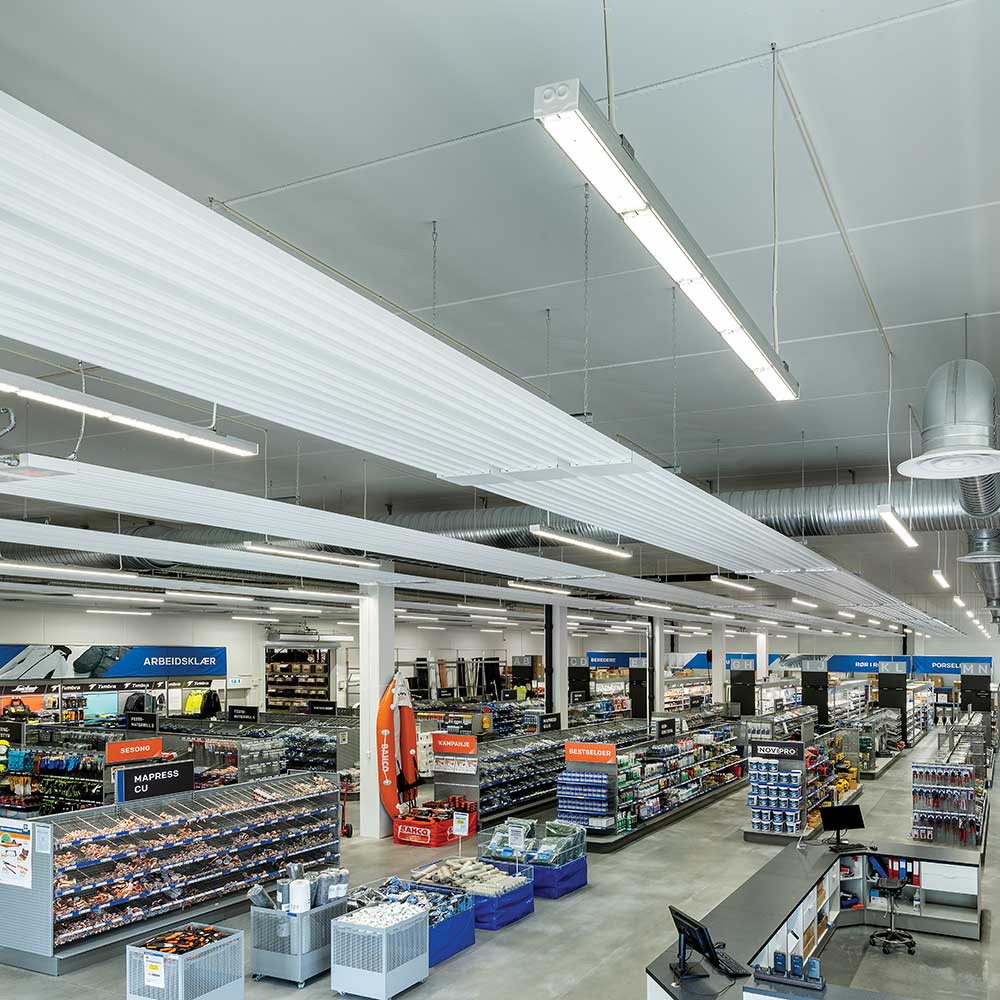

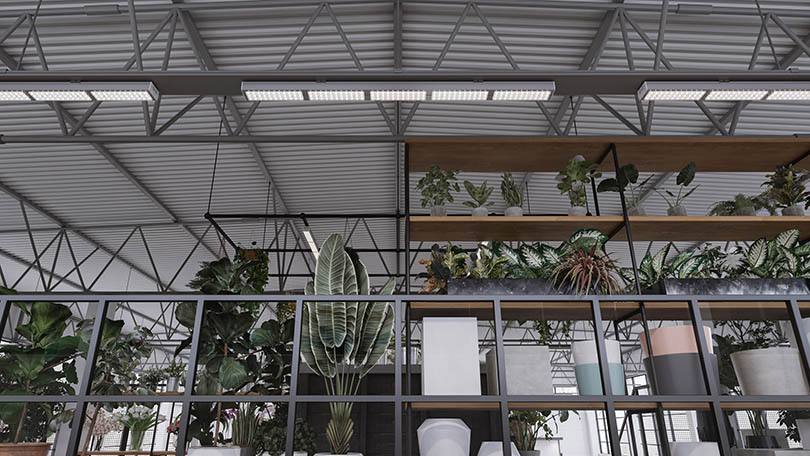

Industribygg, lager, varehus, utstillingsområder etc.

Forkobling

Elektronisk LED driver er integrert i armaturen. På forespørsel kan DALI versjonen programeres til CLO.

Øvrig

På forespørsel leveres armaturer i 3000K, med Wago og armaturer i 1906 mm lengde, 153W. Beskyttelsesgitter leveres som tilbehør.

Teknisk informasjon

Tilbehør:

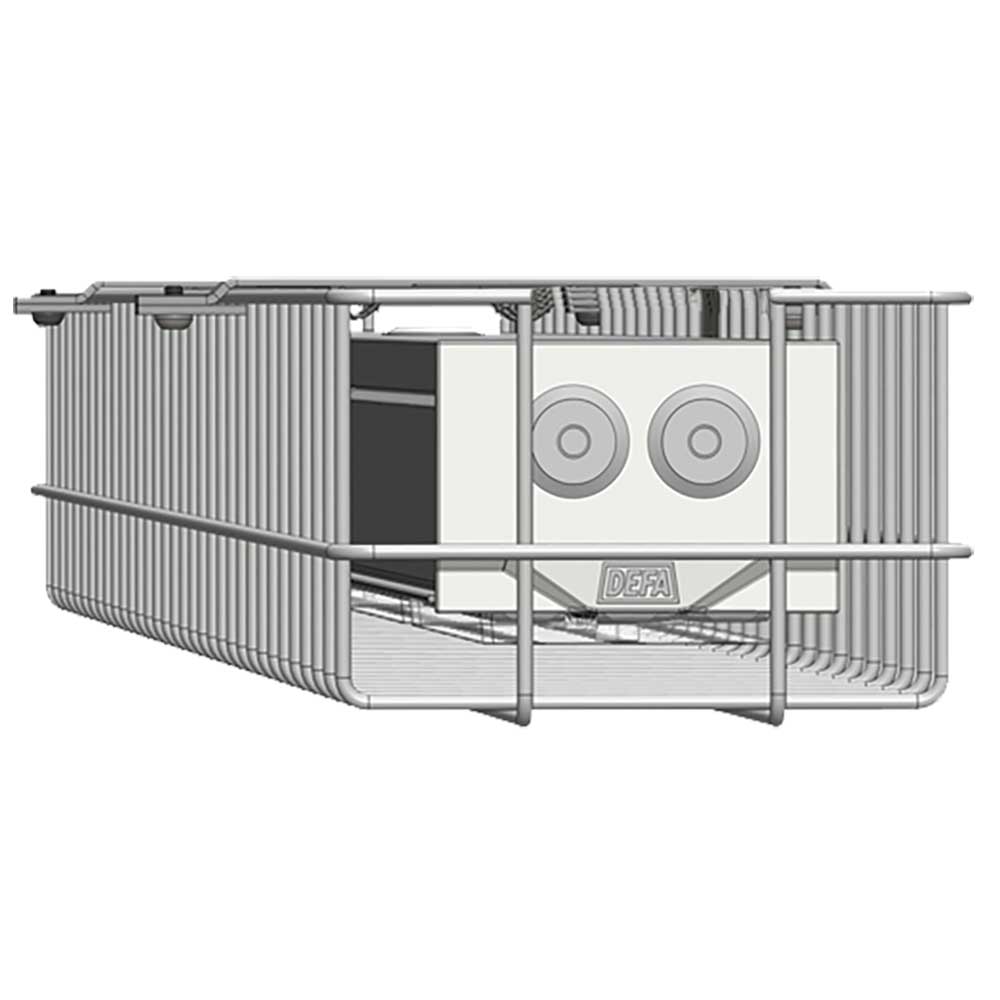

126542 Beskyttelsesgitter for 1590 mm modul (sett)

Variant
124701 - S
124702 - S
124703 - S
124704 - S
124705
124706
124707
124708
124709
124710
124711
124712
124713
124714
124715
124716
124717
124718

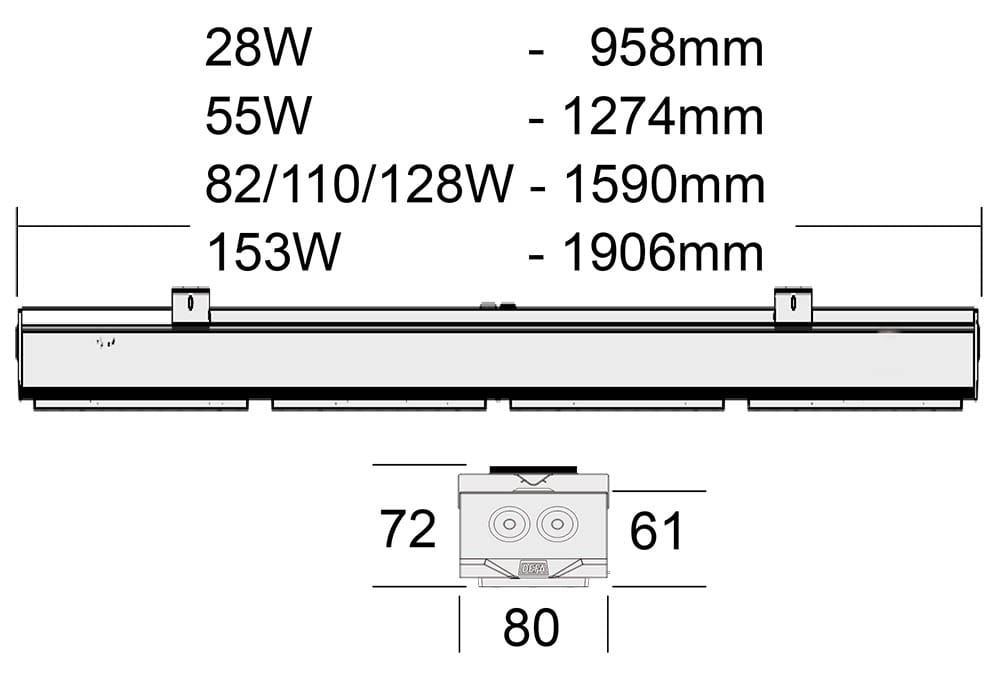

El-nummer Modul Optikk Fargetemperatur Styring Armatureffekt Lysytelse armatur Lysutbytte armatur Fargeindex RA Fargetoleranse MacAdam Levetid t
3208278 958 mm Wide beam 4000K No 28W 4000 lm 143 lm/W >80 <3 L80B20 100.000
3208279 958 mm Wide beam 4000K DALI 28W 4000 lm 143 lm/W >80 <3 L80B20 100.000
3208280 958 mm Medium beam 4000K No 28W 4000 lm 143 lm/W >80 <3 L80B20 100.000
3208281 958 mm Medium beam 4000K DALI 28W 4000 lm 143 lm/W >80 <3 L80B20 100.000
3208282 1274 mm Wide beam 4000K No 55W 8000 lm 146 lm/W >80 <3 L80B20 100.000
3208283 1274 mm Wide beam 4000K DALI 55W 8000 lm 146 lm/W >80 <3 L80B20 100.000
3208284 1274 mm Medium beam 4000K No 55W 8000 lm 146 lm/W >80 <3 L80B20 100.000
3208285 1274 mm Medium beam 4000K DALI 55W 8000 lm 146 lm/W >80 <3 L80B20 100.000
3208286 1590 mm Wide beam 4000K No 82W 12000 lm 146 lm/W >80 <3 L80B20 100.000
3208287 1590 mm Wide beam 4000K DALI 82W 12000 lm 146 lm/W >80 <3 L80B20 100.000
3208288 1590 mm Medium beam 4000K No 82W 12000 lm 146 lm/W >80 <3 L80B20 100.000
3208289 1590 mm Medium beam 4000K DALI 82W 12000 lm 146 lm/W >80 <3 L80B20 100.000
3208290 1590 mm Wide beam 4000K No 110W 16000 lm 146 lm/W >80 <3 L80B20 100.000
3208291 1590 mm Wide beam 4000K DALI 110W 16000 lm 146 lm/W >80 <3 L80B20 100.000
3208292 1590 mm Medium beam 4000K No 110W 16000 lm 146 lm/W >80 <3 L80B20 100.000
3208293 1590 mm Medium beam 4000K DALI 110W 16000 lm 146 lm/W >80 <3 L80B20 100.000
3208294 1590 mm Narrow beam 4000K No 128W 18750 lm 147 lm/W >80 <3 L80B20 100.000
3208295 1590 mm Narrow beam 4000K DALI 128W 18750 lm 147 lm/W >80 <3 L80B20 100.000

Montering

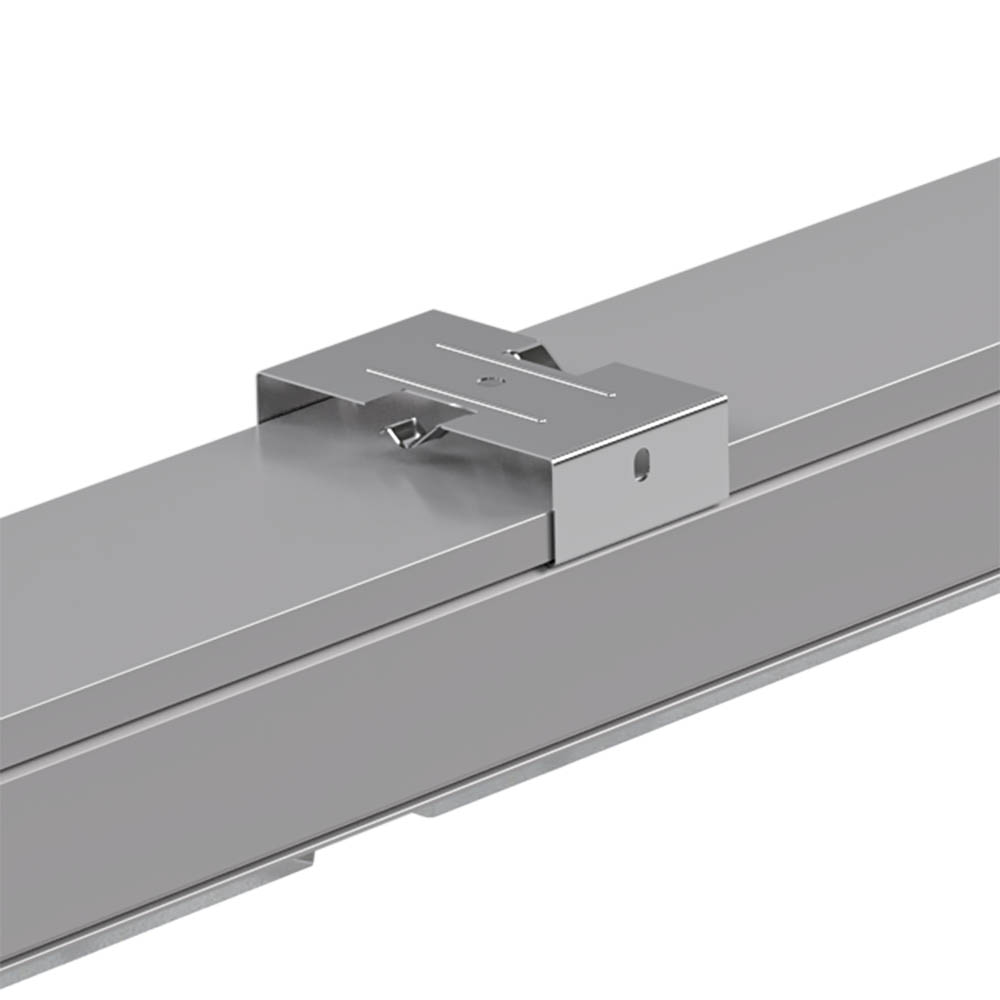

Direkte i himling eller på kabelbroer, med 2 festebraketter i rustfritt stål, leveres inklusive med armaturen. Armaturhuset har et montasje spor i hele armaturens lengde som gjør at brakettene kan festes til armaturhuset ved et “klikk inn” langs hele lengden av armaturen. Festebrakettene gir også muligheten for horisontal wire oppheng.

Tilkobling

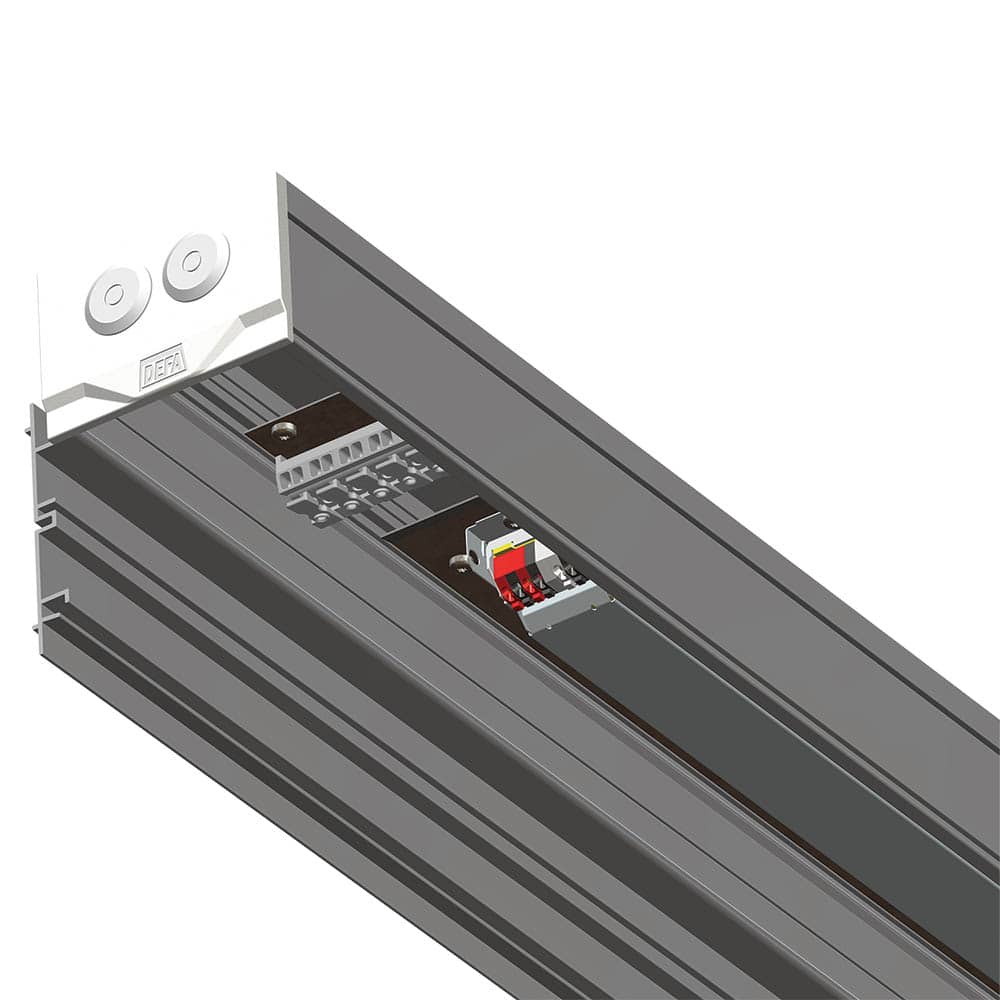

Kabelinngang via 2 nippler i endestykkene, eller i i senter fra toppen av armaturen (ikke 958mm versjoner). Armaturen leveres med mulighet for viderekobling som standard med 5×2.5mm², DALI 7×2.5mm² hurtigkobling i hver ende av armaturen.

Nedlastinger

UtiLine-NO (pdf)
Montasje (pdf)
Revitfiler rfa (zip)
Lysfiler ldt (zip)
Lysfiler m. beskyttelsesgitter ldt (zip)
Vedlikehold (pdf)

Relaterte produkter

  • Omnia 2.0, produktbilde

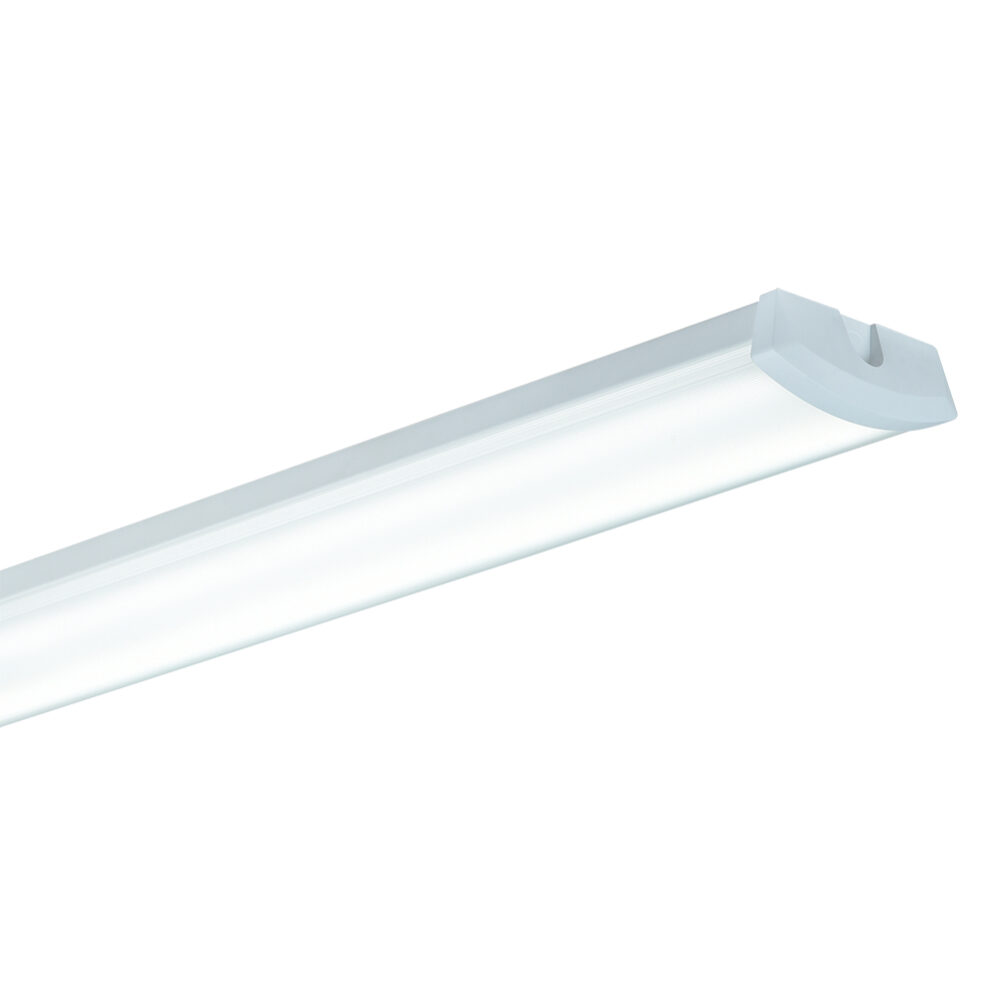

    Omnia 2.0
